PCB文件中显示引脚号：
键盘上按ALT+CTRL+C,弹出设置颜 {MOD}对话框，然后把Pin Num下面的勾选上就OK了（摘录于：http://zhidao.baidu.com/link?url=7bpVE3IUI2IAQs79_0MFfFSwCpd7MckI16-Mk0DGmA35Gkf5cG6c53X0MmcTzwewJN0kIptME5UThgaNb3Vxc_）
敷铜
pads中，敷铜使用如下操作：
最后敷铜铜的样子如下：
显示网络名
pads默认情况下是不显示网络名的，因为网络名默认情况是黑 {MOD}的，这样修改：
高亮网络：
同时修改多个文本（对象）的尺寸（属性）
上面是单独的修改文本的尺寸，但是如果我有很多个标号都要修改就要用下面的方式了，比如我有三个标号要修改：
首先让选择器选择对象为文本：
然后按住ctrl键然后依次选中上面的文本：

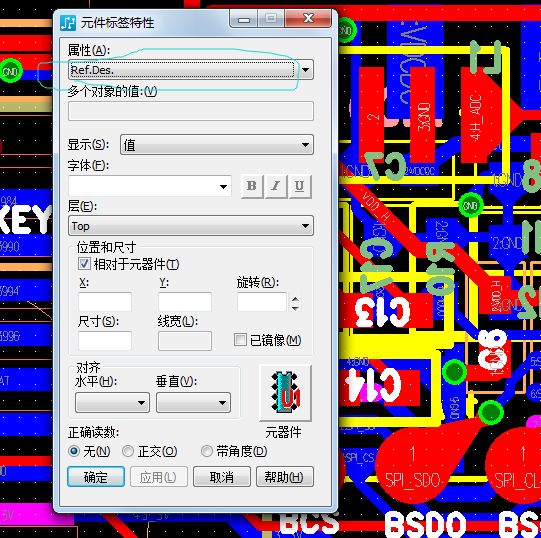

然后按下快捷键：ctrl+Q进入属性窗口并且按照上面的方法修改尺寸：

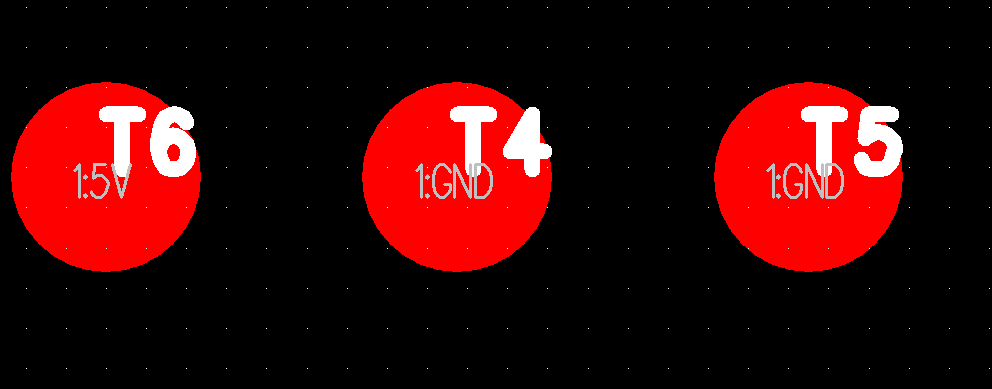

最后结果如下：
批量修改文本（对象）的尺寸（属性）
如果要修改所有的文本的尺寸，那么上面的方法将不再适用，这里就要使用pads的过滤器了，步骤如下（摘录于https://zhidao.baidu.com/question/456414767837087965.html）首先打开过滤器（筛选条件）ctrl+alt+f快捷键，然后在对象和层中做如下选择：
点击关闭后，按下ctrl+a就能够选择所有符合过滤器的对象了，如下：
然后按下ctrl+q键即可修改对应的属性，操作和上面的步骤一样：
让集中在一起的元件散开
在logic生成到layout的时候元件是全部集中叠加在一起的，使用下面步骤分散元件，第一选中要分散的元件，然后点击鼠标右键：

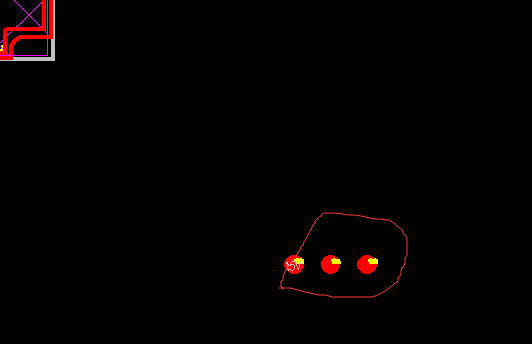

然后就在PCB图中找到分散后的元件，注意这些元件可能会跑到PCB图的右下角：
敷铜
pads中，敷铜使用如下操作：
最后敷铜铜的样子如下：
显示网络名
pads默认情况下是不显示网络名的，因为网络名默认情况是黑 {MOD}的，这样修改：
高亮网络：
选择完整个网络----再按CTRL+H 就高亮了。
取消高亮是，选择需要取消高亮的整个网络，按 CTRL+U 就取消了。
修改PCB中文本的尺寸
当生成PCB的时候默认情况下是不能修改文本的宽度的，这里必须修改文本的字体为PADS的字体（如PADS STROKE FONT）才能够修改宽度（摘录于：https://zhidao.baidu.com/question/812450668222165212.html），使用原来的字体如下左图，修改成PADS的字体后如下右图：
同时修改多个文本（对象）的尺寸（属性）
上面是单独的修改文本的尺寸，但是如果我有很多个标号都要修改就要用下面的方式了，比如我有三个标号要修改：
首先让选择器选择对象为文本：
然后按住ctrl键然后依次选中上面的文本：
然后按下快捷键：ctrl+Q进入属性窗口并且按照上面的方法修改尺寸：
最后结果如下：
批量修改文本（对象）的尺寸（属性）
如果要修改所有的文本的尺寸，那么上面的方法将不再适用，这里就要使用pads的过滤器了，步骤如下（摘录于https://zhidao.baidu.com/question/456414767837087965.html）首先打开过滤器（筛选条件）ctrl+alt+f快捷键，然后在对象和层中做如下选择：
点击关闭后，按下ctrl+a就能够选择所有符合过滤器的对象了，如下：
然后按下ctrl+q键即可修改对应的属性，操作和上面的步骤一样：
让集中在一起的元件散开
在logic生成到layout的时候元件是全部集中叠加在一起的，使用下面步骤分散元件，第一选中要分散的元件，然后点击鼠标右键：
然后就在PCB图中找到分散后的元件，注意这些元件可能会跑到PCB图的右下角：
