电路板书签

2019-07-14 07:45发布

看到实验室里学弟买的PCB尺子,感觉很炫酷,自己学着画了两版PCB书签,但是考虑到经济问题只做了一版:
首先亮出第一版的PCB书签《青春年华》,正面印着母校的校徽,下面是两朵兰花,象征着青春和谦谦君子之意,背面是61号楼,这是我倾注心血、流汗奋斗的地方,上面还有一个灯,画的比较宽,可以把慢闪LED焊在上面,下面的缺口是一个沉板式的micro-USB的母座,用来给板上的小灯供电的。
这里写图片描述

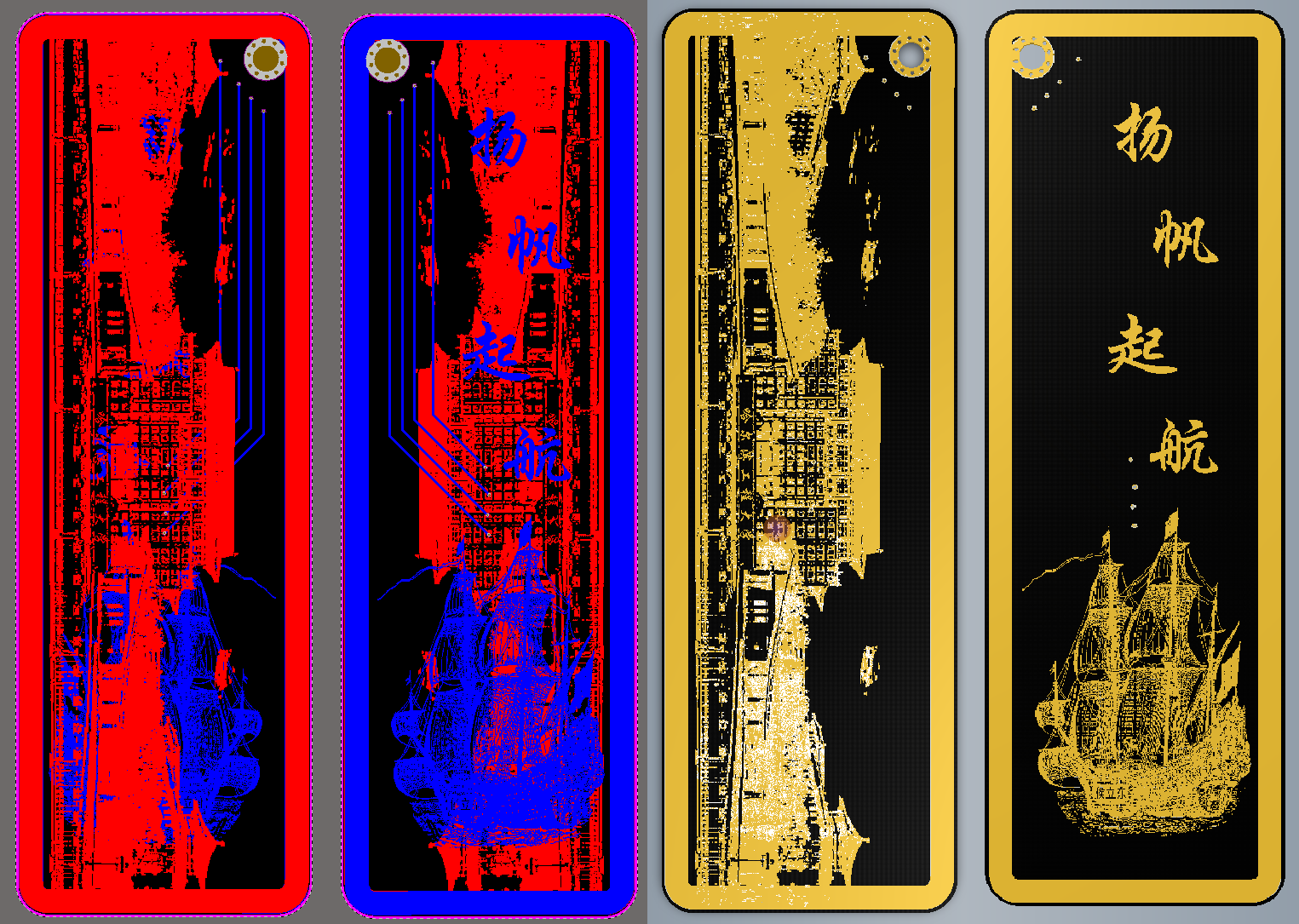

第二版的PCB书签《扬帆起航》,正面是一艘航行的帆船,帆船上有一个灯,考虑到实用性,毕竟夹在书里,有灯的话会刮书,实际上并没有焊接。背面是母校的正门的照片。这一版最后打样了,效果在后面
这里写图片描述
这一版相对第一版没有了USB供电的座。更实用。
做好了就是这样了,由于黑 {MOD}沉金的板子太贵了,只做了最便宜的绿板,又怕铜会上锈,就在所有的铜上盖了锡。
正面:
这里写图片描述 背面:
这里写图片描述 这是PCB书签《青春年华》PCB文件的下载链接,喜欢的话可以下载
http://download.csdn.net/download/dongdong_csdn/10004356
这是PCB书签《扬帆起航》PCB文件的下载链接,喜欢的话可以下载
http://download.csdn.net/download/dongdong_csdn/10004368
书签上有我的名字,介意的话可以删掉。
文件比较大,打开的时候也会比较卡,耐心等待就好。
