PCB布完线后，往往需要检查一下自己是否有线漏连的情况。
可以用Altium Designer的功能自动检查。

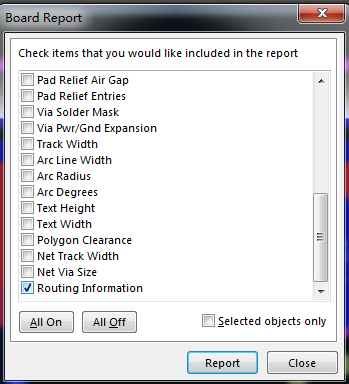

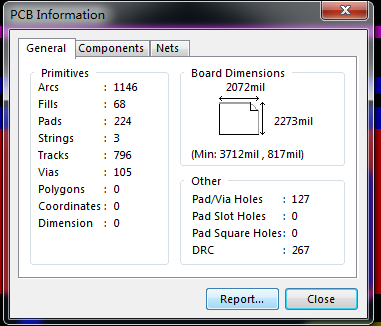

点击reports->board information—>report,往下拉滑动条，选中routing information，再点击reports。将出现板子的连线的相关信息。

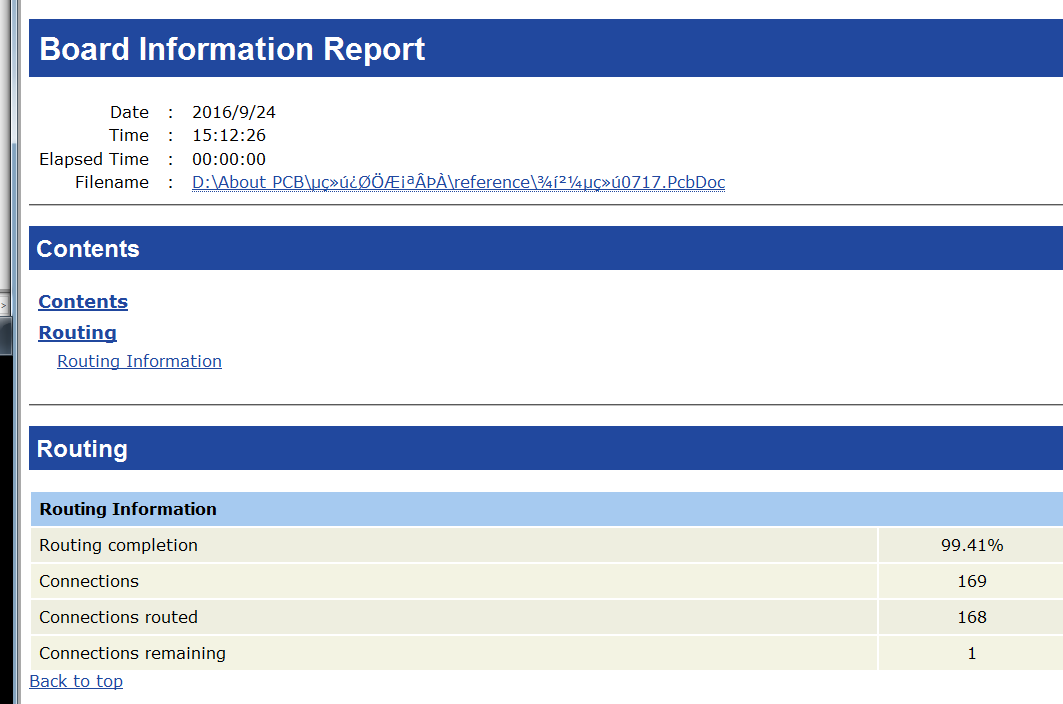

上面表示我的布线完成率是99.41%，共有169个连接，我还有一个的线没有连接上。

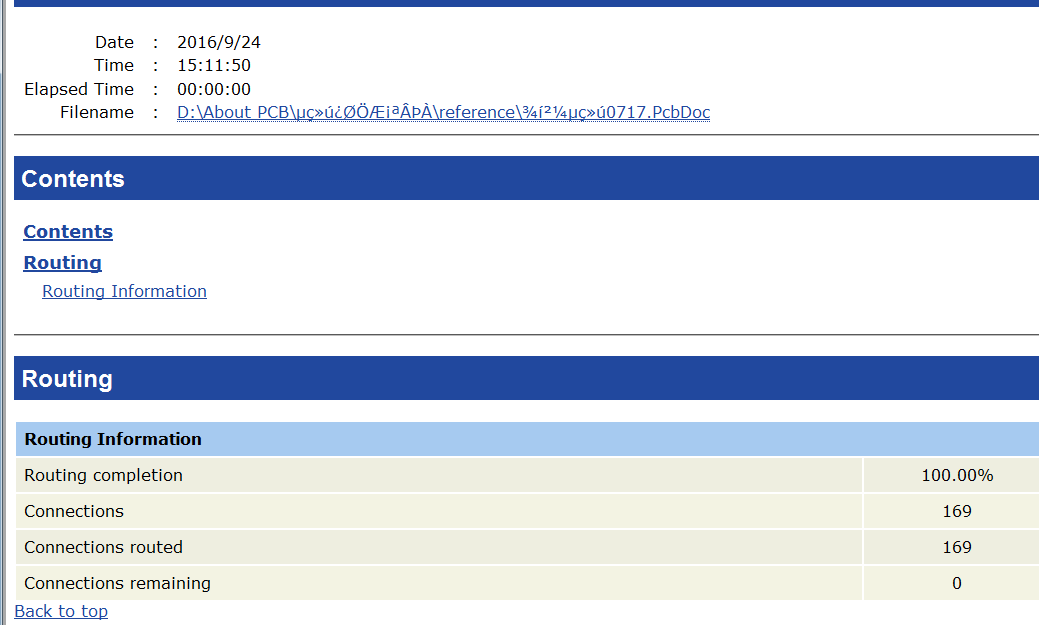

把那条线连上后，布线完成率100%。
点击reports->board information—>report,往下拉滑动条，选中routing information，再点击reports。将出现板子的连线的相关信息。
上面表示我的布线完成率是99.41%，共有169个连接，我还有一个的线没有连接上。
把那条线连上后，布线完成率100%。
