详述PCB画板中走线敷铜打孔规则总结(4)
2019-07-14 07:47
发布
生成海报
站内文章
/
电路设计
11996
0
1388

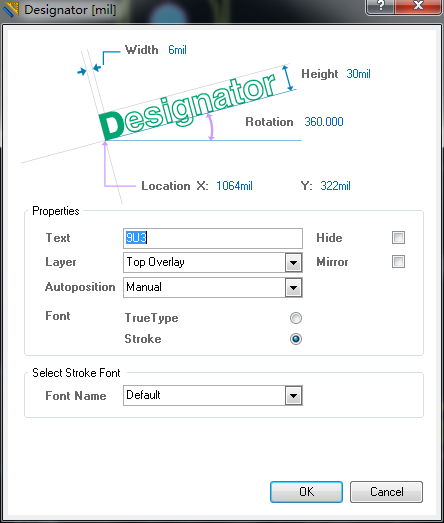

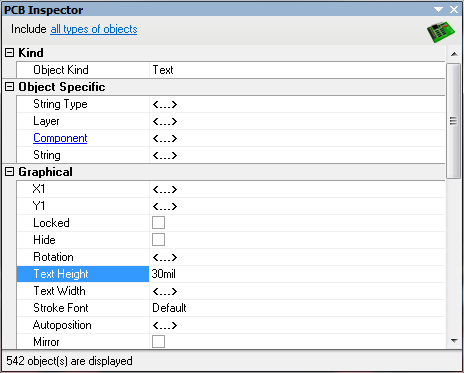

(1)PCB中的所有的器件标志,全都设置为Height=30mil,Width=6mil, 可以一键设置,按住shift +F,用鼠标点住标注,然后点击确定,在弹出的对话框中,设置Height和Width,就可以了。

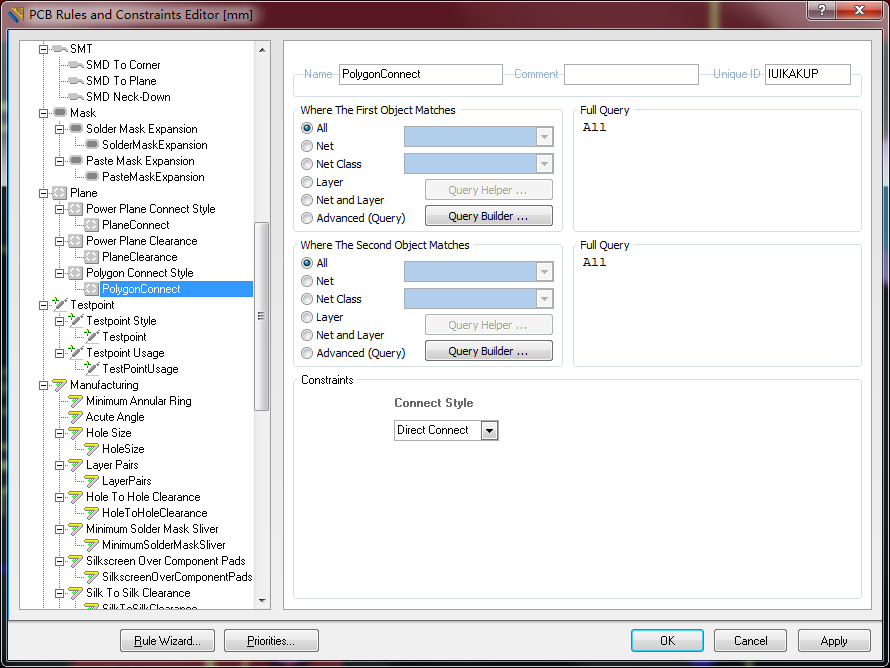

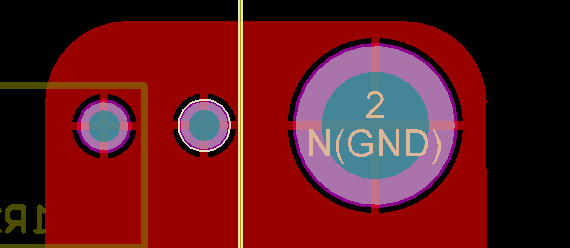

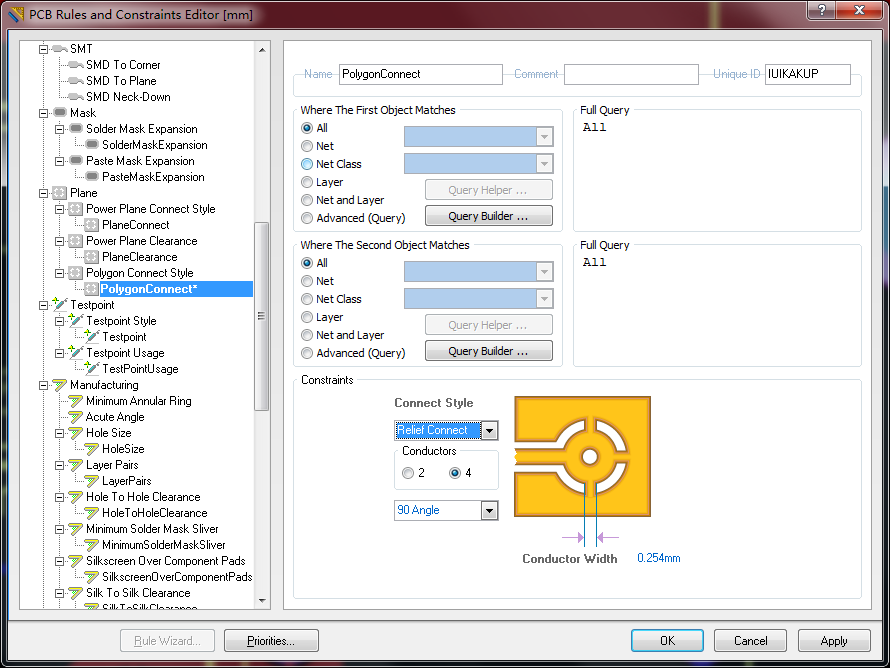

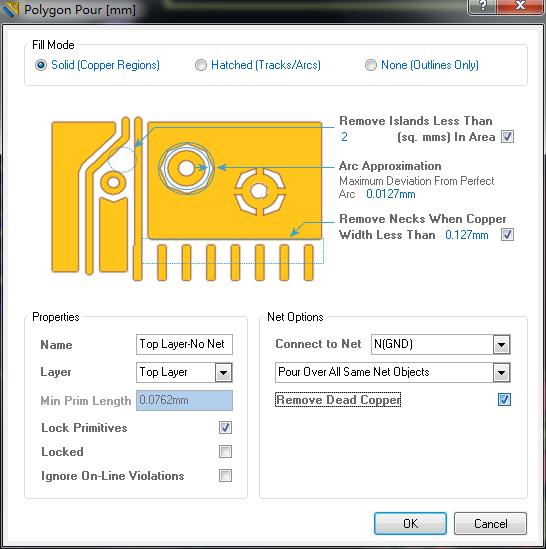

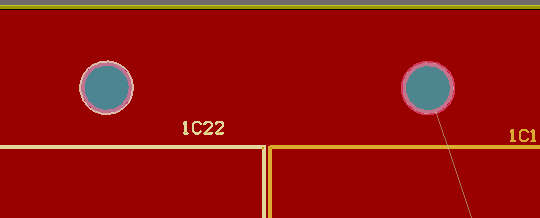

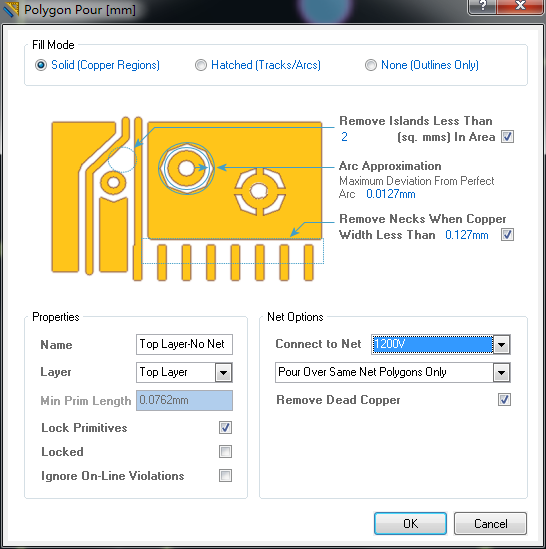

(2)下图(1)中的PCB的洞孔,经过敷铜之后,焊盘就变成了十字型,这只是敷铜过焊盘之后的形状,当然也可以通过设置,不用这种形式。如图()
