菜鸟记录使用AD画PCB板定位孔的方法
2019-07-14 07:48
发布
生成海报
站内文章
/
电路设计
13130
0
1706

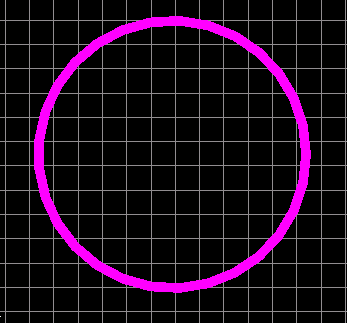

data/attach/1907/apijo0jm8es94mhl265vw1gde1y03tyf.jpg 1.作为焊盘设置(此时孔壁覆铜,在rule设置中也需要合理修正) 2.在Keep-Out layer放置圆(P-U),此时可能需要修改原点(E-O-S);就是定位孔的轮廓

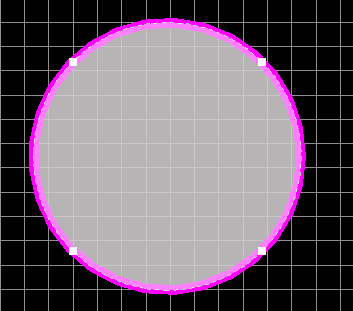

选中圆,T-V-T,双击圆内区域,勾选Board Cutout;使圆内区域与外界分离,设定板边界

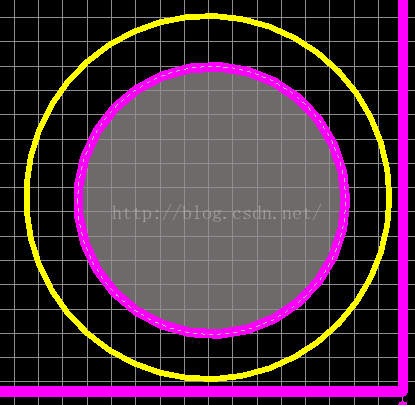

一般定位孔距边界4~5mm,孔径3.5mm,周围1.25mm内不可有元件,故加上丝印层
