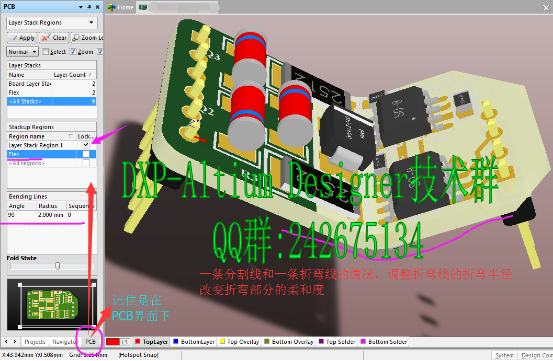

柔性电路板(软板)在AD中的设置方法_____Altium Designer 14及其以上版本                                                                                        雨花石--制作 2015.04                                                                     Altium Designer技术交流群 242675134   说明：本文中的图片都打上了QQ群号，目的是防止别人抄袭文章，以前出现过类似的情况，有些论坛直接把文本中我留下的QQ号码删除，剩下的内容包含我制作的图片都没改动，甚至就连标点符号都没改动，就充当他们的文章了，实在令人气愤。虽然不是什么高技术含量的文章，起码要尊重原作者辛辛苦苦写作制作的劳动成果吧，所以以后我写的文章中，图片上都留有QQ群号，以防无耻之人抄袭。 方法和步骤如下：（此文分6个步骤） 1 、进入模式，通过view菜单选择View → Board Planning Mode（或是直接按键盘左上角（TAB键旁边）的那个数字1）                                                                                       图  ① 进入模式后，整个PCB板子区域都会变成深绿 {MOD} 2 、放置一根分割线，选择 Design → Define Split Line 来进入分割线放置模式（Split Line ）                                                                                                                                                              图  ②                                                                                                图  ③                                                                                               图  ④ 单击后，一个端点会紧贴在靠近你点击位置的板卡外边某点上，另一端点在光标所在位置，将光标放到所需位置然后单击一下放置第二个端点（在板边框上），保持分割线放置模式，如果需要，准备放置另一根分割线，如果不需要，则右键单击或者按ESC键来退出分割线放置模式。放置好的分割线如上图四。选中分割线的一端，可以实现移动或是删除分割线。                                                                                 图 ⑤ 两条分割线分为三个区域，然后在层叠管理里面设置 层叠结构 3 、层叠结构的设置                                                                                   图  ⑥                                                                                         图  ⑦                                                                                            图  ⑧ 每设置一个层叠结构都要保存，接着设置下一个，设置好的层叠如上图  八 4 、设置区域的属性                                                                                      图  ⑨ 双击要设置柔性电路板区域，设置为Flex属性，属性设置好后，点击OK，这时这个区域内多了一根折弯线，一般是黄 {MOD}的虚线（如下图10）。不是柔性电路板区域的部分都设置成Board Layer Stack属性。                                                                                                       图 ⑩ 这个折弯线也可以手动放置，方法如下：                                                                                                         图 11 5 、固定某一个区域（必须的） 然后固定某一个区域（双击 ，弹出来的对话框 右下角勾选 3D Locked）                                                                                                    图 12 注意：柔性电路板区域是不允许固定的 然后进入3D模式下（快捷键按键盘上方的数字3）                                                                                                    图 13 若是进入3D模式先，板子没有任何器件封装，点击右下角的Clear就行（注意：shift + c是不起作用的）。若是左侧没有PCB界面，则需在整个界面的右下角PCB单击 找到PCB选项勾选即可。 6 、设置相关参数 包括柔性电路板折弯角度以及折弯半径。 拖动Fold State的滑动条来实现不同弯曲角度的效果                                                                                                图  14                                                                                                   图 15   由于本人语言表达能力有限，文中有表述不妥之处，还请各位见谅，欢迎朋友们给予指点，以使文章更加流畅和完美，在此谢谢各位。   软件使用中遇到什么问题，欢迎加群交流： Altium  QQ群：242675134 微信交流群：Altium Designer学习交流 微信公众号（名称：雨花石Altium学习交流平台）：Altium_C2002-YHS   更多资料可以登录本人的百度 {MOD}分享主页下载                                                  雨花石  写于                                                          2015.04
