今天半天时间的布局设计终于将元器件摆放完成。下面还需要对布局好的pcb设计图进行一些修改。
1.封装的旋转
双击元器件，弹出如下对话框。
2.在看pcb的3D效果图时发现有的器件封装选择错了，这里需要修改器件的3D封装 错误的3D封装
在元件封装库中修改封装属性，按下图标出的按钮

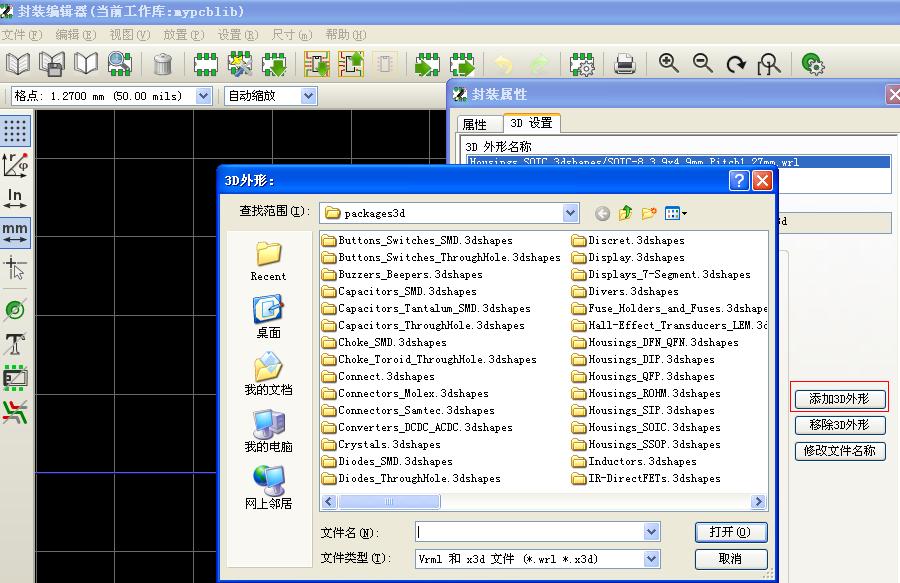

在弹出的对话框中选择添加3D外形
删除不需要的那个模型，然后Z轴方向进行适当旋转（90度）
最后点击图中的更新当前电路板封装
3.更新元器件封装，打开原理图，在元器件上更改封装。修改完之后需要再次生成网络列表。然后在PCB设计界面中再次读取网络列表。交换封装选项要由保持变为修改！ 4.修改之后的3d效果图及pcb图
By:霜月孤鸟 2017.1.13 欢迎访问、关注单片机百宝箱！
