Altium软件设计中板框的四个边 如何进行倒角？
一般来说，倒角的作用是使PCB的直角变为钝角或圆角，从而不至于太尖锐而划伤别的物体。也有利于装配。圆孔不需要倒角，方孔或长方孔需不需要倒角要看情况。
首先，在板框的顶角放置一个过孔

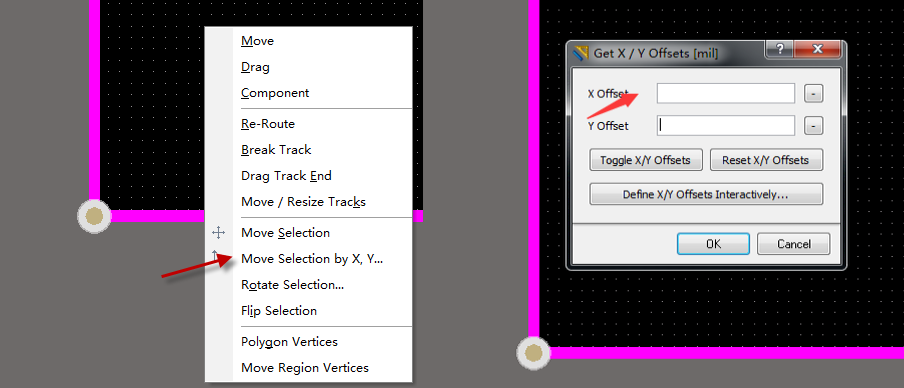

在选中孔，执行菜单命令“M”，然后选择执行“Move Selection by X,Y...”命令。弹出的的对话框中，填入X轴移动多少1mm，可以实现过孔精准移动

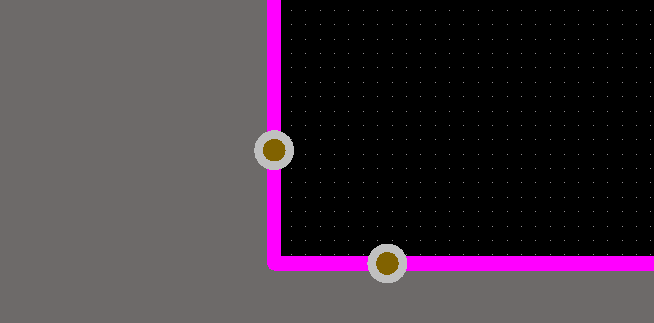

在以顶角为坐标以，复制该过孔，在按空格键来旋转到Y轴上，得到X与Y轴上一样的过孔。
在抓取过孔中心画一根经过这两孔的一根线，在删掉过孔。
在以顶尖为中心复制这条线，把它粘贴到四个角上
修好四个角的线，这时我们的倒角就画好了
更多PCB技术文章，请关注凡亿PCB公众微信号
