8.PCB库的设计(配视频)——自己绘制

2019-07-14 07:57发布

a 1.放置元器件: pulse等,利用+-放大缩小
2. 打开官方库,extract source即提取源文件,即可从其他原理图库复制所属器件,再加以修改
3. 不允许从原理图中直接复制器件到库中,即只支持在原理图库之间粘贴。
4. 对于PCB库,Ctrl+end,跳到零点位置
5. pagedown,pageup
6. Ctrl +Q,英制和米制电位
7. 焊盘比图,长1mm左右,用于烙铁镀锡
8. align对齐,等间距分布等等

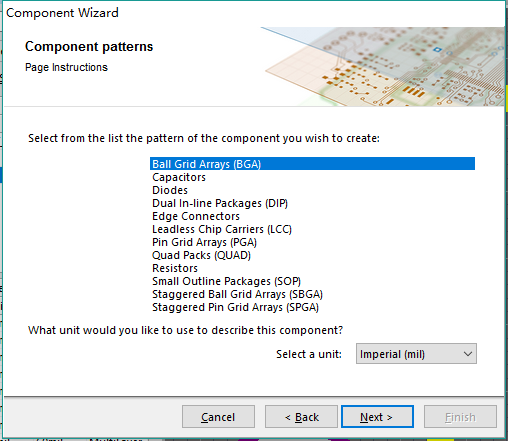

9. 芯片封装,用向导component wizard
这里写图片描述
10. 注意间距,不能过小,不能过短,也不能过长,使引脚落到焊盘上。
b
  1. component wizard 的使用各个数据的计算控制,一一对应芯片焊盘引脚
  2. IPC FOOTprint wizard使用(非常强大)
  3. set reference记住设置参考点,pin1或者center
