Altium Designer 学习一

一．如何建工程

1.1 建立一个PCB工程

建立AD工程，后缀名为.PrjPcb，包括原理图文件.SchDoc和PCB文件。文件->New->project->PCBproject 。　 工程建立完成之后，添加新的原理图文件,PCB文件或者已经存在的文件到工程中。直接在工程的位置右击鼠标点击加入。　

1.2 建立一个Integrated Library工程

有时在设计电路图是，元件在不在现有的PCB封装库中。这时候我们就需要自己动手设计专属于该文件的封装库设计。建立工程同前，只是选择IntegratedLibrary 工程即可。之后同样是添加原理图文件，PCB文件。　　

1.2.1 建立封装库的原理图文件

         首先设置芯片的外部尺寸形状。放置—>矩形（或者其他的形状）。用鼠标左键调整区域大小、位置。一般将图形的顶点放在中心点。　　　　　　　　          其次，添加引脚时按TAB键直接编辑引脚的相关属性，放置引脚时按住空格键可以对引脚进行方向旋转。引脚放置之后，双击鼠标左键，弹出修改引脚的对话框，标识就是引脚的标号，名字就是引脚的功能名称。　   设计完成之后，进行规则检查。            设计完成之后，对原理图文件改名或者对组件统一查看、编辑、删除等操作。          在原理图文件所在界面下，点击下面的左右箭头,选择相应的Projects,library等进行切换修改。　　
修改该文件的名字，或者者进行复制，添加等操作。工具->重命名器件。　　　

1.2.2 建立PCB封装库文件

在PCB文件的设计中我们可以用软件自带的封装向导设计。注意只有当建立是的是IntegratedLibrary 工程,才可以调用该向导。     步骤：工具->IPC封装库设计->按向导指示进行相关设置。　　                                     设计完成之后进行元件规格检查，也可以进行距离测量。

1.2.3 将原理图和封装对应起来

         原理图和PCB封装完成之后，需要加两者联系起来。　　
         对应完成之后，可以查看结果。

1.2.4 生产库文件

         上面的工作完成之后，要生产对应的原理图库，PCB库，集成元件库。这些库文件就相对于一个个对应的模块，可以在其他工程设计中进行导入。必须进行Project—>compile Integrated Library Integrated Library.LibPkg。只有进行这个工程的编译才会生成库文件。          当然整个完成之后，可以进行相关报表的生成。在报告选项下选择相应选项生成相关报表。 没有编译之前：　　　
         编译之后，在编译的时候会出现相关文件对面保存框：　
         相应的库文件如下，可以生成原理图库文件，PCB库文件，以及最后输出的集成元件库：
         Project Outputsfor Integrated Library 下可以看到生成的集成元件库。后期可以导入文库件中直接调用。

二．           添加库文件

在Altium Designer 自带的封装库中所含的文件相对较少，我们可以将网上下载的相关封装库文件，原理图库文件，PCB库文件导入到新的工作库中。首先我们将相应的库文件导入到软件的库目录下，当前电脑目录为：C:UsersPublicDocumentsAltiumAD14Library 　　           安装相应的库文件之前，最好将库文件放在软件目录下：
         特别注意：安装库文件或者PCB文件时候，一定要选择All File,安装集成库可不选。
  安装之前的3101生成的集成库文件：　

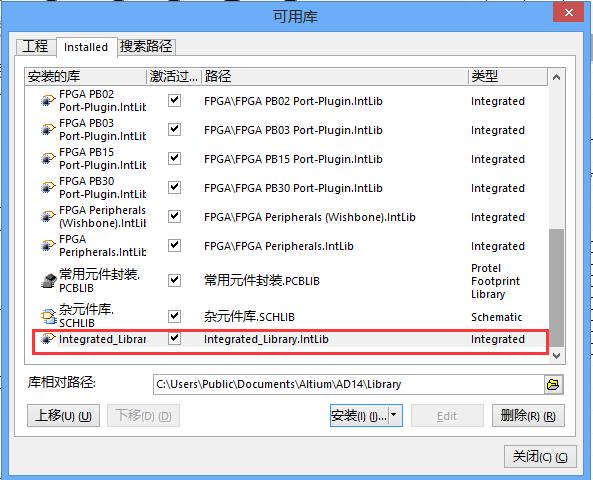

         安装完成后就可以用该文件的原理图和封装了：
