OrCAD中设计原理图，生成网表，导入Altium Designer工程，并在该工程中进行PCB的布局和布线。具体过程如下：
1.在OrCAD Capture CIS中原理图设计完成后，选择其dsn设计文件，选择菜单Tools -> Creat Netlist...，弹出Create Netlist对话框，选择Other
-> Formaters -> orprotel2.dll，并设置生成的网表文件(.NET)的存储目录，确定后在设置的存储目录下生成对应的网表文件(.NET)；
![]()
2.新建Altium Designer工程，新建PCB文件，选择工程添加（Add Existing to Project...）上步生成的网表文件(.NET)，如果网表文件与该工程不在同一目录下，则会显示为快捷方式。添加对应的封装库文件（.PcbLib）；
![]()
3.选择PCB文件单击右键，选择Show Differences，弹出对话框Choose Documents To Compare，单击OK，弹出对话框Differences
between Netlist File[xxx.NET] and PCB Document[xxx.PcbDoc]，选择Advanced Mode，在对话框选择相应的pcb和net文件，单击OK，显示网表文件与当前PCB的区别（今后更新网表时可用于检查更改是否正确）；
4.在对话框Differences between Netlist File[xxx.NET] and PCB Document[xxx.PcbDoc]，点击右键选择Update All in >> PCB Document[xxx.PcbDoc]；
![]()

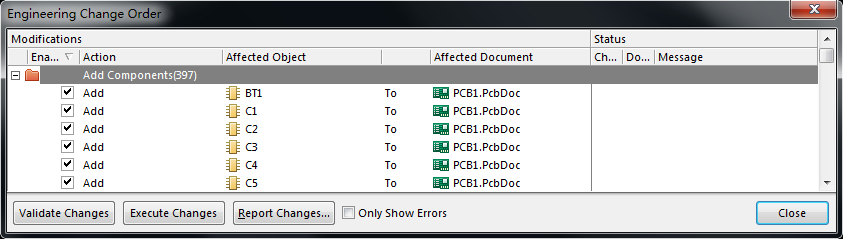

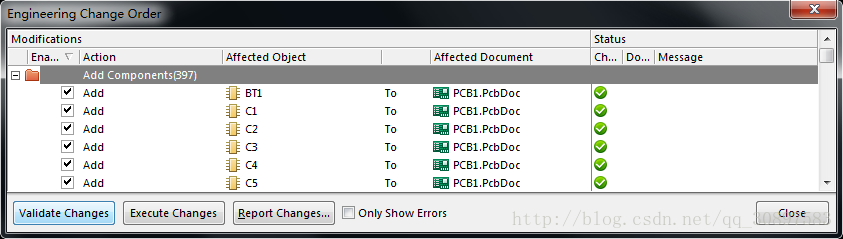

5.在以上对话框中，单击Create Engineering Change Order...，弹出对话框Engineering Change Order，回到了AD熟悉的画面，点击Validate

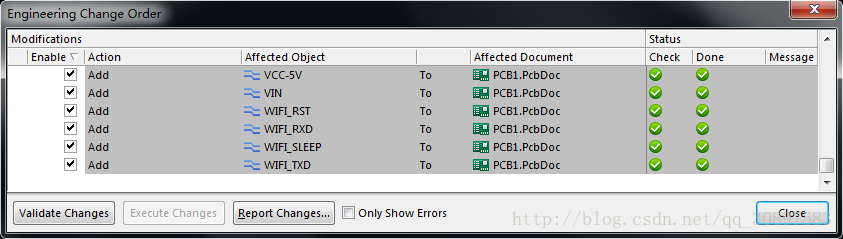

Changes检查封装是否正确，之后点击Execute Changes更新至PCB文件。
6.至此，PCB文件中就会看到相应的器件，可以Layout了！
![]()
