Altium Designer 18PCB单层显示设置

如下图,在PCB编辑界面执行快捷键“Shift+S”可以单层显示。
在这里插入图片描述
单层显示状态下还有一种效果就是只显示当前层,其他层隐藏,效果如下图。
在这里插入图片描述
那么该单层显示的效果是如何设置的呢?
设置方法:

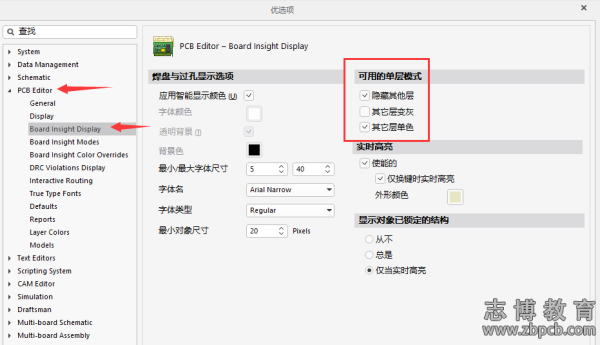

打开优选项,快捷键(OP),在“PCB Editor”→“Board Insight Display”→“可用的单层模式”中将“隐藏其他层”这一选项勾选上即可。具体设置方法如下图所示。
在这里插入图片描述
