前面已经建立好了我们自己的库，那么接下来是怎么画原理图和pcb封装了，其实大部分元件的封装网上都有很多，只不过有时有些项目需要用到的可能网上比较难找，或者对于网上找的不满意，那么没关系，学习学习怎么画也没什么大碍~
1、原理图
按建立自己的封装库（一）中方法新建一个元件的原理图
然后开始画需要用的元件，推荐看你要画的芯片的手册，推荐
http://www.alldatasheetcn.com/这个网址，里面绝大部分芯片的手册都能找到，手册里面的不会错，因为之前看过网上别人说的，有些有可能有些问题，所以对照datasheet就肯定不会错了。
下面我以我画过的一个LDC1000为例~

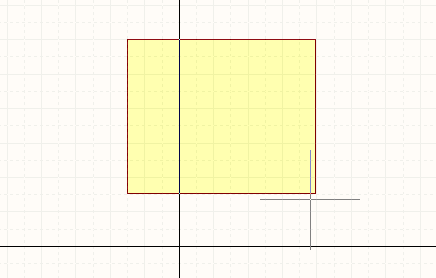

先画个芯片的框框


放置引脚


默认是从0开始的，因为我这个是在原来的基础上为示范加的，不过之后引脚序号也是可以修改的
单击拖住它的时候按空格键可以换方向
这里有一点很重要，就是有米字型的那一端才是电气连接的，之前看过师弟师妹画的说老是连不上那只脚就是因为这里弄反了

双击各个加上去的引脚
弹出对话框

第一个Display Name是黄 {MOD}框框里面的那个18，这里把它修改为SCLK
第二个Designer是外面的引脚的数字，这个要设置对，因为这个和pcb里面的要对应上的
第三个是引脚的电气类型，比如输入输出等等，我一般按默认没有选择其他的，接下来的其他用的都比较少（对于我这种不是专业的而言）
ok，接着按照我们找到的datasheet里面的引脚分布，把接下来的引脚都画上去~

有一个就是有些是低电平有效的引脚上面会有一条横线，比如：

只需要把他写成OE，即在后面加多一个就可以了

ok，保存好~基本上原理图就没什么大问题了 2、PCB封装
pcb封装就比较难画了，因为这个要和实际原件的大小尺寸相对应了，需要花点时间去弄一下了

对应datasheet里面的封装尺寸，按建立自己的封装库（一）中方法新建一个元件的原理图
先画个中间的敷铜，长4mm，宽2.6mm


双击，弹出对话框，

这里有几个快捷键可以方便我们：
（1）Q，大小写都一样，可以在mil和mm两种单位之间切换


（2）Ctrl + M，可以测量两点之间的距离，这个很有用，我们画这个就要一直测量–计算–测量
回到刚刚的话题~
先Ctrl + M 量一下长度

太短了点，然后双击它，我们可以先计算一下，corner 1 的x：7.62mm
加4mm就是11.62mm，那我们就直接把corner 2的x改为：11.62mm
再量一下，ok（这个3.988mm是因为栅格的问题，不能再小了，所以还有一点没有测上）

宽也一样~

接下来放置引脚焊盘


默认是圆的，而且比较大，双击它，弹出对话框


shape那里改成rectangular
大小X：0.25mm Y：0.6mm（对应datasheet里面的）

同样的道理，将其余的引脚也添加上去

这里需要的就是耐心了

还有刚刚说到的原理图里面的引脚的数字（Designator）要对应这里的Designator

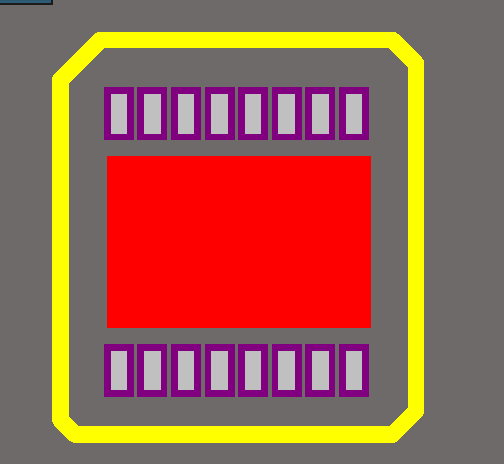

然后再给他加个印丝层

在Top Overlay里，切换到，菜单栏place–Line



这个对应整个元件的大小了，参照datasheet。
接下来可以将你画的pcb封装打印出来，和实物对比一下，如果对不上就是某些地方可能量错了或者计算错了，再修改修改试试就行了，没问题就ok了。
接下来就可以按建立自己的封装库（一）中方法完善自己的库啦！
