1.修改PCB设计界面中各个层的颜 {MOD}
![](data/attach/1907/v02o0q7349e7lo9ah1br3ka1fz8be71h.jpg)
鼠标放在放在字母上会有对应层的中文说明,鼠标放于勾选框前面的颜 {MOD}框上点击鼠标中间的按键(滚轮)可以修改层的颜 {MOD}。
2.修改PCB封装上的错误
上次讲过一种方法是在 PCB设计界面中找到要修改的元器件,然后点击鼠标右键,选择在封装编辑器中打开,修改好后,要点击更新,最后保存。更新是修改的缓存,保存是真正修改库的封装。
修改封装的另外一种方法,首先看到封装库中需要修改的元件,如下图中表示芯片第一脚的圆点,很多不是实心的,需要修改。
![](data/attach/1907/nlvjypfn4i7t0p8etgmtto69vjh8ho17.jpg)
打开封装编辑器之后,Y设为一样的数据,X值的差为半径,最后设置一下直径的数据。
![](data/attach/1907/iv1ke3bb2qhf2z0dnfyzfab1a3jt4lfs.jpg)
回到PCB设计界面,在元件上点鼠标右键,选择属性中的更换封装。直接点应用,然后关闭即可。同样方法修改其他集成块的封装。
3.二极管等有正负极的封装在PCB板要做好标记,否则生产线的工人可能将元件装反。
![](data/attach/1907/xbgxvhi54gcrdwttmsusce2uc47bq912.jpg)
打开二极管的原理图库,观察一下,1,2两个脚中哪个是正极哪个是负极。
![](data/attach/1907/b07k7jt2etq3oh6tno8zog575simzg02.jpg)
2脚是正极。
![](data/attach/1907/yistny49qrewoyqvnphhweesro2da8py.jpg)

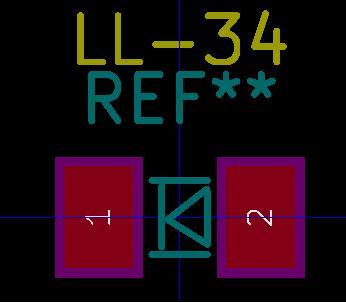

改好的封装如下,贴片工人这样就知道哪边是正哪边是负了。
4.红外发射管
修改方法同3。
