AD8302原理图/PCB电路设计使用经验

2019-07-14 08:03发布

站内文章 / 电路设计
16411 0 1260

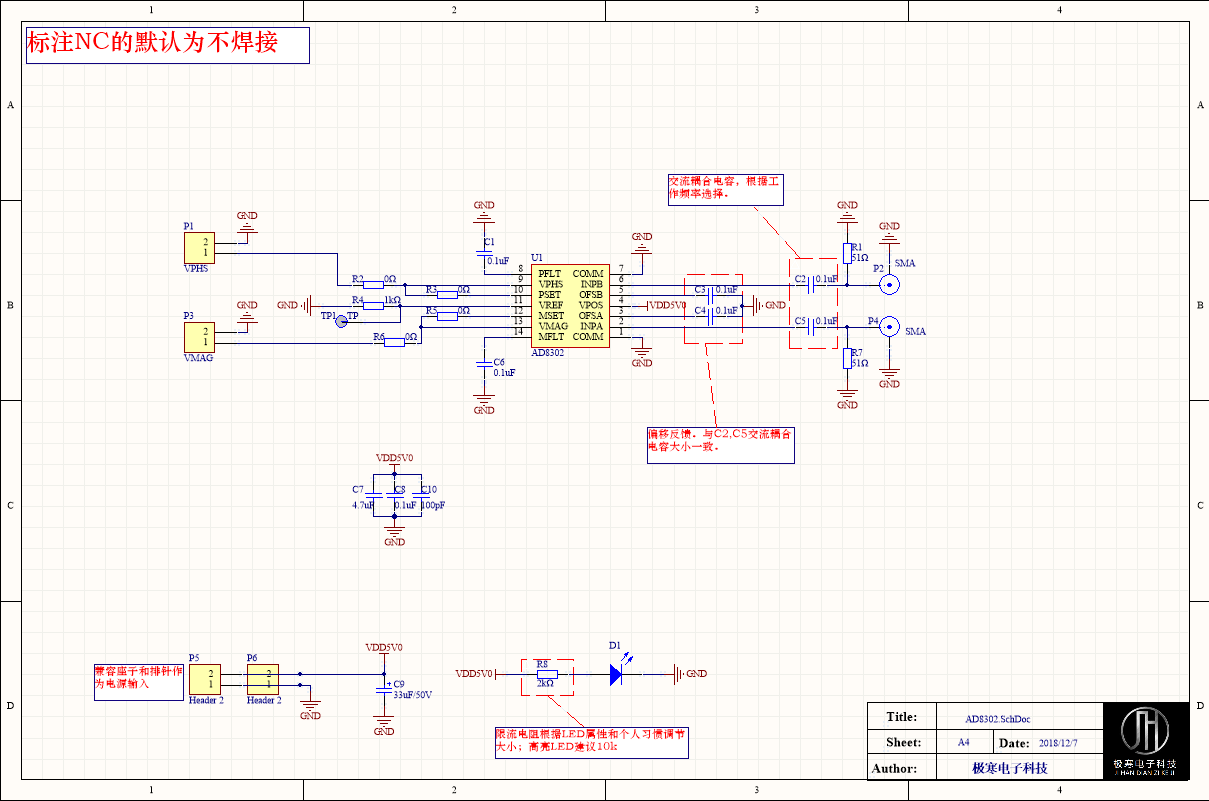

整体原理图如下

在设计的时候记得加好备注，方便自己以及后面的人读图
在这里插入图片描述

整体PCB如下

在这里插入图片描述

芯片特点

  • 测量高达2.7 GHz的增益/损耗和相位
  • 双通道解调对数放大器和鉴相器
  • 输入范围：-60 dBm至0 dBm（在50 Ω系统中）
  • 精确的增益测量调整(30 mV/dB)
  • 非线性度：< 0.5 dB（典型值）
  • 精确的相位测量调整（10 mV/度）
  • 非线性度：< 1度（典型值）
  • 测量/控制器/电平比较器模式
  • 采用2.7 V至5.5 V电源电压供电
  • 稳定的1.8 V基准电压输出
  • 小信号包络带宽范围：DC至30 MHz

AD8302测量原理

在这里插入图片描述

使用建议

这个芯片外围设计比较简单，我就简单提几点。
  • 这里的偏移反馈电容大小，需要与交流耦合电容相同。
    在这里插入图片描述
  • 这几个地方用0Ω电阻，以便后期调试用
    在这里插入图片描述
    下面是文章源地址，附有PCB和原理图源文件，仅供学习和技术交流
    http://www.jh-tec.cn/archives/255
