一· 步骤:
(1) 将要改的封装名记下来或者复制好。
(2) 按住shift键 鼠标左键单击所有需要修改的相同元件,确保所有需要修改的元件都被选中,检查一下。

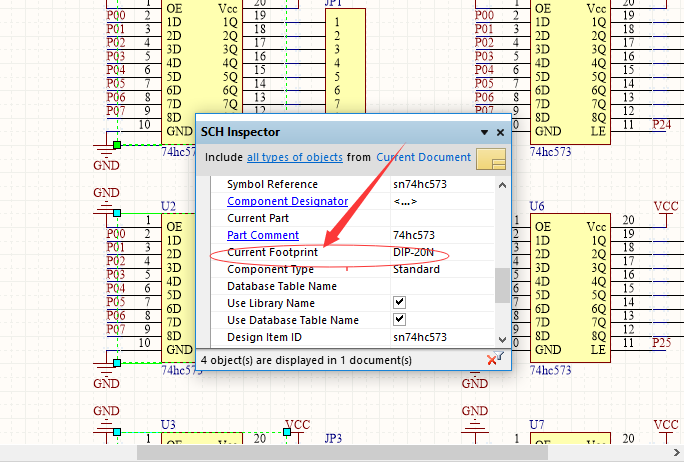

(3) 再次按住shift键,鼠标左键双击任一被选中的元件(如果步骤2中没有松开shift键直接双击即可),此时将会 弹出对话框SCH Inspector 。
(4) 在对话框SCH Inspector中找到 Current Footprint 选项 ,把步骤一中复制的封装名粘贴上去或者手动输
入,修改好之后按Enter键,然后关闭对话框,修改完成,可以双击元件属性验证。
二· 感想:
在此之前在网上找了很多修改的方法,但效果都不尽如人意,或许与我自己使用的软件版本有关,我本人使 用的是Altium Designer 16。而上述方法也是我偶然发现的,可以很好的实现我所需要的效果。
下面是我在网上看到的方法,复制下来,有兴趣的同学可以尝试一下(我试用无效):
选中其中任意一个元件的封装,右击——Find Similar Objects——Footprint SOT23——将Any改为 same——Apply
弹出对话框:有一项是——Footprint SOT23——改为SOTJ23,回车后只有此元件被修改,其他维持原样。
当然 ,有知道为何上述操作失败的朋友可以留言评论,共同学习,共同进步!
