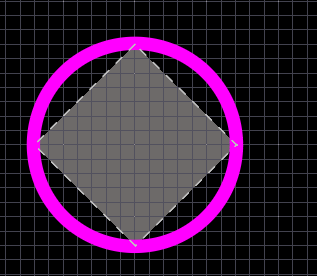

有时候在pcb板子设计完成后，为了在使用中固定pcb板子，需要在pcb板子四个角开孔，3D视图中如下图所示。 实现的方法不止一个，本文主要记录用board cutout 实现开圆形槽的方法,使用软件为AD18。 1.选中 mechanical1 层或者Keep-out layer 层，先画出和孔径大小相同的圆；如下图 2.设计-板子形状-定义板切割（快捷键DSC），在模式下沿着圆边点4个点，每个点相差90度圆弧。点完最后一个点后，点鼠标右键，自动形成闭合四边形，如下图 3、双击形成的闭合四边形，弹出属性窗口，如下图 4、在outline Vertices中 Arc Angel 菜单，添加一定的弧度角度数值，（此案例中应为90或者-90，其他案例请自行思考） 5、完成，如下图1，图2为3D视图 通过以上方法也可以简单的实现不同形状的过孔，请自行尝试 【总结】此案例只是提供一个思路，利用这个小技巧，就可以实现很多形状过孔的设计。 实在是百度上没有找到我想要的，偶然间发现这个细节，简单的做个分享，希望有更多的大佬能分享使用的技巧
