1. 打开库管理器，点击新建库，在弹出的New Library对话框中输入新建的库的名字（这里的扩展名为pt9），点击保存即可

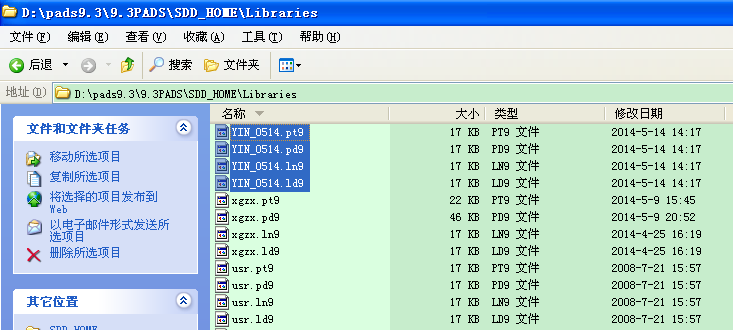

2. 此时就在对应的文件夹中建立了4个文件(PADS的一个库对应4个文件，这四个文件分别对应|Decals，Parts，Lines，Logic)，如下：
3. 接下来就可以在我们自己创建的库中创建PCB封装和part type（通常是先创建PCB封装，在保存PCB封装时会提示创建part type）     选中我们刚创建的库，然后再Filter中选择Decals，点击新建，如下：

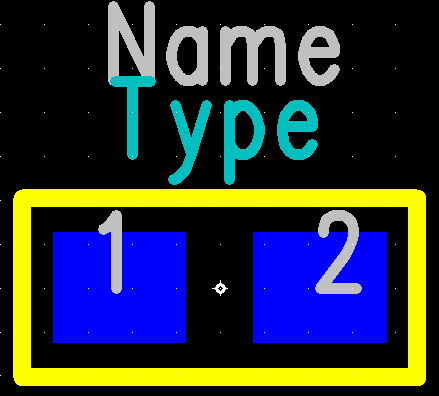

4. 接下来就会打开PCB封装编辑器，这里是我们工作的重点，我们以常见一个0805的封装为例介绍：     0805的封装的焊盘的大小为50mil*60mil，焊盘中心距为90mil     并且将封装的原点设置为其中心点      5. 设计完成之后，点击保存，会弹出如下的保存PCB封装的对话框，在此输入0805即可
这里一定要注意，由于0805这个PCB封装名已经被其他的库里面的part type指定了，所以，就不会弹出为这个封装创建part type的对话框了，否则会弹出如下的为这个封装关联part type的对话框： 点击是打开如下对话框： 输入创建part type的名字，即可完成pcb封装和part type的创建 ========================================================================================== 注意： 1. 在pads的库中，并不是一个库中的part type对应的封装在自己的库中，它也可以在别的库中，     比如，Tony库中有一个0805的part type，它对应的封装在misc库中     但是通常我们自己创建的pcb封装和part type放在同一个库中 2. 我们知道Orcad中的PCB Footprint其实对应的是PADS中的part type，     而pads中可能会有多个同名的part type保存在多个库中，如下：   可见，在common库中和Tony库中都有名为DIP8的part type
    而一个part type本身对应一个或多个封装，如下：     可见这一个器件（part type）对应有两个封装，一个是DIP16的直插封装，一个是SO16NB的贴片封装     这里你可以通过上移下移改变封装的顺序，在导入网络表时加载第一个封装 ===========================================================================================     我们知道part type本身不像pcb封装有焊盘轮廓线等是可见的，那么导入网络表时，是怎样从原理图的PCB Footprint找到对应的part type，最终     找到对应的PCB封装放置在设计中的呢？
    我们以Orcad原理图中PCB Footprint为74AC138的元件为例：     首先会在PADS的库列表中从上到下查找第一个名为74AC138的part type，找到之后，发现其有两个封装：DIP16和SO16NB，然后在库列表中从       上到下搜索第一个名为DIP16的封装导入我们的设计中 （当然了，在导入网络表之后通过属性修改使用其余指定的封装）
    正像上面所言，搜索part type和搜索PCB封装都是从上到下进行的，所以，你可以在库列表中通过上移下移来设置库在库列表中的优先次序，从而改变搜索part type和PCB封装的优先级顺序：
