Protel99se 或AD 铺地间距设置如下：

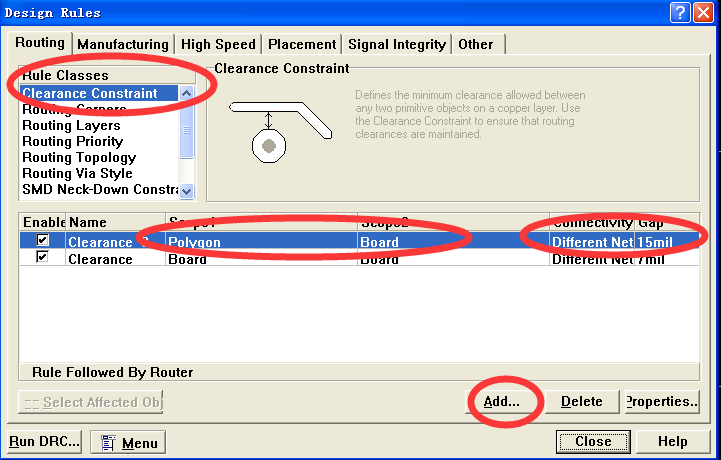

选择design--rules--选择routing下的clerance constraint项--点add--在filter kind项里选择object kind--将polygons打钩，在对话框的右侧填上你要设置的安全间距，点击OK即可。
如下图， 我要设置铺地间距为15mil，而走线间距为7mil。

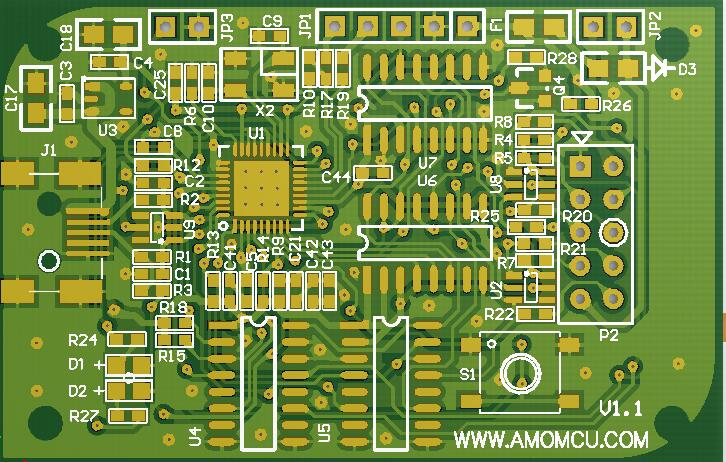

之后再铺地线，你就会发现地线与其他信号之间是15mil，而其他走线间距是7mil，符合我的要求，可大幅降低PCB板的不良率。
