AD8313原理图/PCB电路设计使用经验

2019-07-14 08:18发布

站内文章 / 电路设计
13132 0 1223
今天给大家分享一下关于AD8313设计经验，希望对即将采用该芯片的朋友有所帮助。

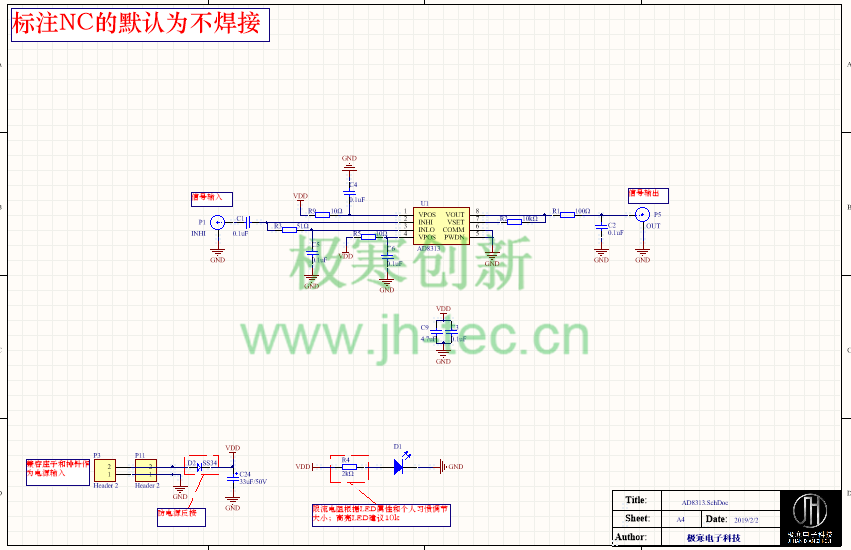

原理图
在这里插入图片描述
PCB 3D：
在这里插入图片描述
  • 芯片特点
    1、工作频率： 0.1 GHz至3.5 GHz
    2、高动态范围： 70 dB至±3.0 dB
    3、高精度： ±1.0 dB（65 dB范围，1.9 GHz）
    4、快速响应： 40 ns（满量程典型值）
    5、控制器模式带有误差输出
    6、调整比例不随电源电压和温度而变化
    7、宽电源电压范围： 2.7 V至5.5 V
    8、低功耗：40 mW (3 V)
    9、省电特性：60 mW (3 V)
  • 设计经验
    1.输入的阻抗匹配参考手册这部分，根据自己的需求匹配，如果前端设备为50Ω阻抗，芯片输入就一定要匹配为50Ω
在这里插入图片描述 2.电源输入建议加一个防反接的二极管
在这里插入图片描述
3.电源输入这里可以采用RC滤波，或者不要R，直接加退耦电容也可以
在这里插入图片描述 下面是文章源地址，附有PCB和原理图源文件，仅供大家学习和技术交流
http://www.jh-tec.cn/archives/157
