AD7190原理图PCB电路设计, 使用经验和建议 ——【电路模块经验5】
2019-07-14 08:20
发布
生成海报
站内文章
/
电路设计
17639
0
1759
<

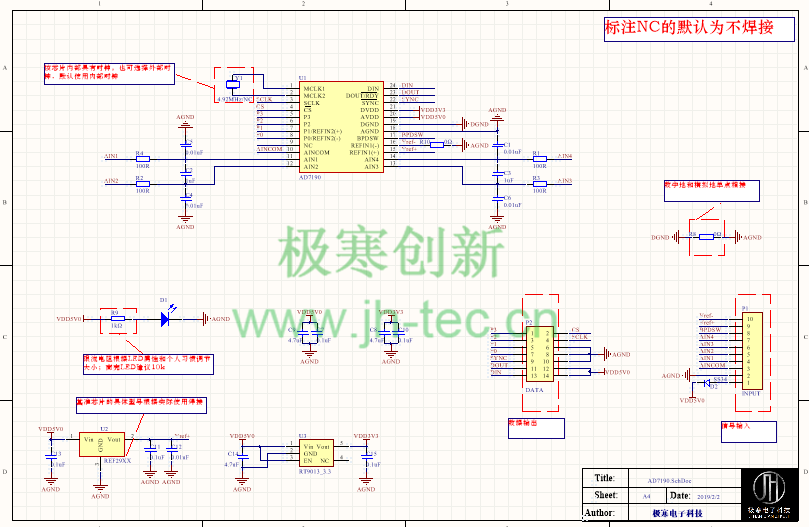

每天分享模块经验>原理图如下
,AD7190鄙人最近调试过的一个模块,这里也给大家分享分享使用的经验,以下是原理图,图上备注了相关说明,每次开篇都不会忘记提醒建议大家养成这个好习惯(手动滑稽脸~),随手记一记,备注备注,方便自己后期查看,也方便后来者读图::
PCB如下 3D封装,合理的布局布线,嘿嘿
芯片简介
均方根(RMS)噪声: 8.5 nV(4.7 Hz,G = 128)
16位无噪声分辨率(2.4 kHz,G = 128)
无噪声分辨率高达22.5位(G = 1)
失调漂移: 5 nV/℃
增益漂移: 1 ppm/℃
稳定的时间漂移特性
2个差分/4个伪差分输入通道
通过汽车应用认证
欲了解更多信息,请参考数据手册
设计经验、建议
首先是时钟,AD7190内部有时钟源,我们在设计的时候也可以加上一个外部时钟,如下图所示,默认使用内部的时钟:

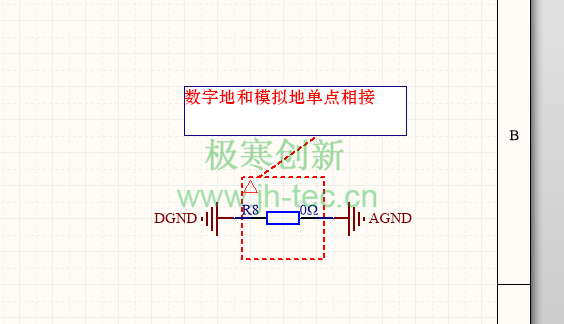

数字地和模拟地用0Ω电阻或者磁珠单点相接,如下图所示
电源输入这里,大家可以用一个二极管实现防反接作用,保护板载器件
电源仍然推荐大家使用这款LDO,效果比较理想
基准源的具体电压大小,可以根据自己的具体使用焊接,这款型号的芯片封装兼容多种电压值
信号输入这里的限流电阻大小不宜取太大,否则会导致驱动能力不足
在设计PCB的时候,注意底层地的完整性,尽量不要去分割。
<
下面是文章源地址,
附有PCB和原理图源文件
,仅供大家学习和技术交流~~~
http://www.jh-tec.cn/archives/226
