PADS之PCB导出带坐标的BOM

2019-07-14 08:22发布

站内文章 / 电路设计
16179 0 1356

PCB导出带坐标的BOM


 硬件上在设计完原理图和PCB图之后，有时候需要从PCB图中导出带坐标的BOM到Excel表格中，下面，我们一起来看看配置和导出的步骤，因为说明的地方并不是很多，所以下面直接截图显示操作步骤，按照截图的配置来进行设置即可。   1.用PADS打开需要导出BOM的PCB图文件，然后，打开“Basic Scripts”。

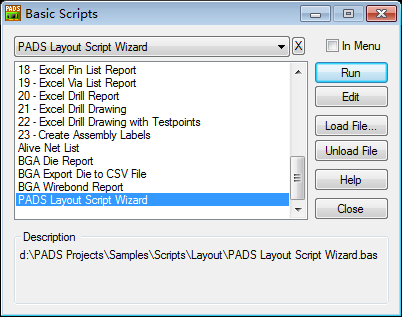

点击之后，显示如下弹出框：

2.选择“PADS Layout Script Wizard”，然后点“Run”。

3.继续点击下一步，配置“Format”。

选择“Microsoft Excel”。   4.继续点击下一步，配置“Report Type”。

如上图所示选择“Assembly Option Reports”。   5.继续点击下一步，配置“Database Object”。

按照上图所示进行选择配置即可。   6.继续点击下一步，配置“Data Type”。

按照如上图所示进行选择配置即可。   7.继续点击下一步，配置“Object Properties”。

可以根据自己的情况，将左侧“Part Properties”中需要的条目“Add”到右侧的“Table Columns”中，右侧的条目就是导出BOM后Excel表格中显示的条目。   8.继续点击下一步，配置“Report Options”。

按照如上图所示选择配置即可。   9.继续点击下一步，配置“Output Files”。

按照如上图所示选择配置即可，配置完成后，点击“Finish”，即可生成新的配置选项：

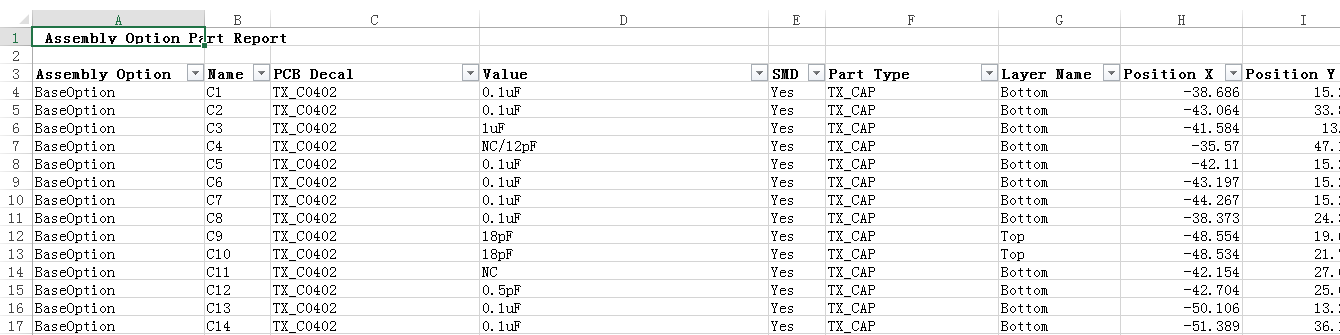

10.上图中的“Assembly Option Part Report”就是我们刚刚配置好的，选中这一条，然后点击“Run”，即可导出我们需要的BOM文件：


这样，我们通过PADS工具打开PCB文件，然后配置脚本文件来生成我们需要的BOM表格文件的方法就演示完了。
