用Orcad做原理图,用PADS layout

2019-07-14 08:25发布

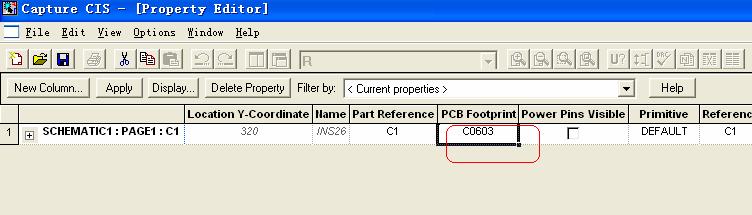

orcad的原理图 填写封装信息

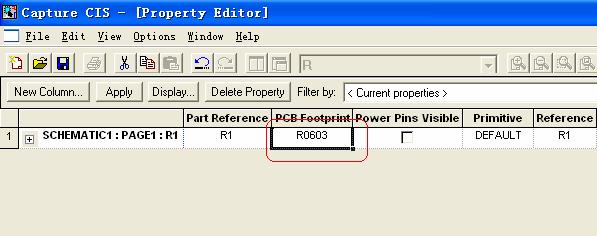

这里的FootPrint 要填写PADS中的PartType。 将原理图最小化,同时在项目里选中.dsn
这时右边的工具可用
第一个 U? 给元件编号的
第二个 是反向标注,用于PCB-SCH 的反向修改
第三个 DRC design rule check
第四个 用于生成网表,
第五个生成次项目中所设计的元件,
最后一个生成报表,这个比较有用,可以用来产生元件清单,照着这个单子就可以采购了!   生成网络表

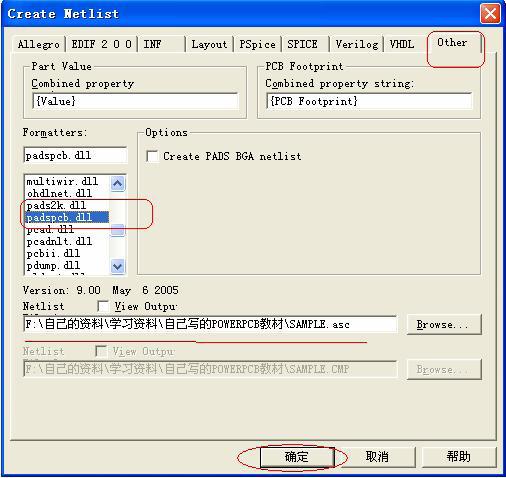

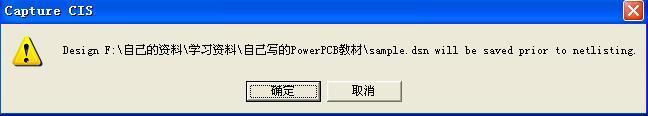

按下生成网络表 一定要选择Pads2k.dll 或是padspcb.dll,只有这两个dll 才能生成PADS的网络表,且生成的文件名是.asc。

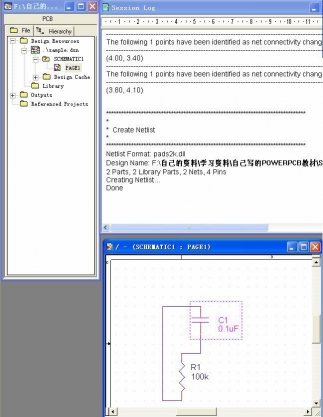

可以看看这个session log窗口,你的每一步操作都记录在此!

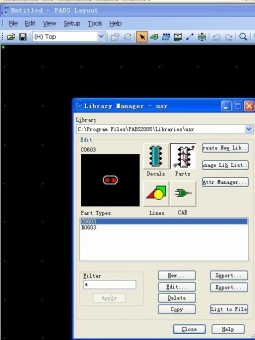

打开PADS,注意OrCAD中指定的 PCB FootPin 是在 PADS 的元件库中有指定的 Part

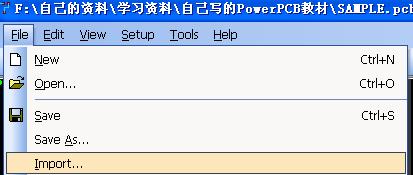

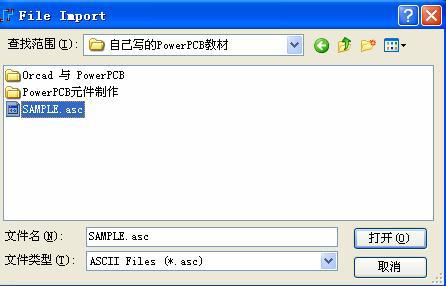

导入网络表

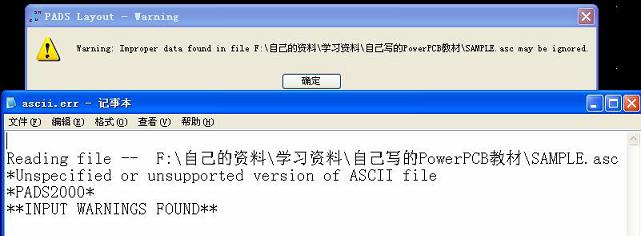

导入网络表后POWER 会做检查,之后会出现这个
    这是因为Orcad输出的asc文件和Power定义的asc文件头部有所区别,可以不理。

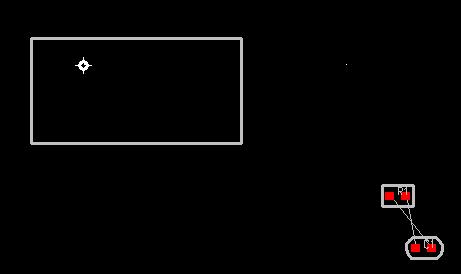

    导入网络表后,元件会全部以PCB 的原点为中心排放

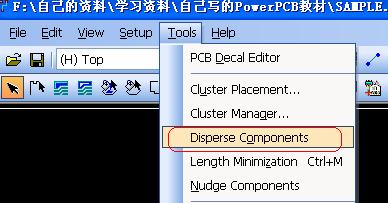

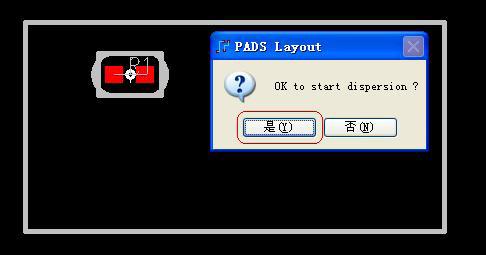

    把元件分开排列好。可以使用 Tools 的工具把元件“弹开”

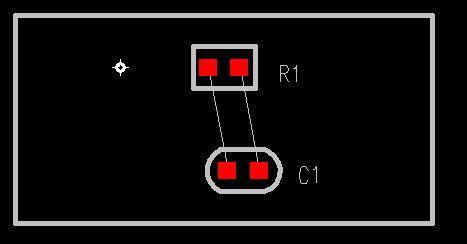

        放好元件就可以开始布线了
    异常现象

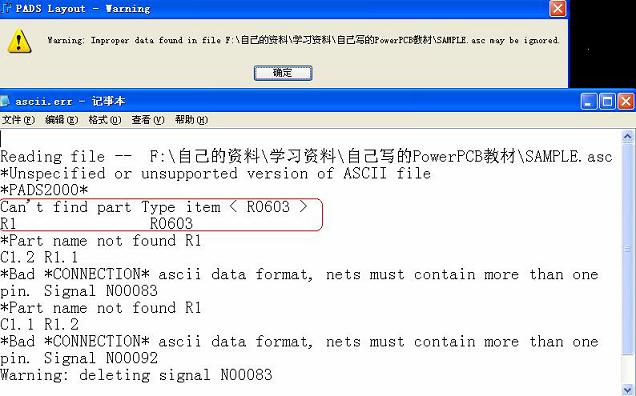

    如果在导入网络表的时候出现如下错误 说明,PADS 的库中没有定义相应的Part 与OrCAD指定的PCB FootPin 对应   【关于用orcad画原理图然后用pads画PCB的问题】 问题: 1.软件版本如何选择?我知道orcad 10.5和pads 2005/2007搭配可以,但不知道更新一些的orcad 16.3和pads 9.0搭配可以吗? 2.orcad的原理图生成pads的PCB有几种方法,一般用什么方法,需不需要第三方软件呢? 3.orcad和pads的同步修改有几种方法,一般用什么方法,需不需要第三方软件,效果好吗? 解答: 1:orcad 10.x以上的版本可以搭配PADS最好2005SP2以上(建议2005SP2以上的) 2:orcad生成网表只有一种方法,且元件FOOTPINT要对应PADS里面的PART TAYP才能导入。不需要第三方软件! 3:同步可以用PADs里面的TOOLS--ECO/CAMPARE/ECO工具可以同步导入修改。不需要三方软件,效果很好!
