Route Guide布线 等长线布线 其他方法

---

Route Guide布线

打开PCB ActiveRoute窗口 点击AD18界面的右下角Panels >> PCB ActiveRoute，打开PCB ActiveRoute窗口 选择飞线 在PCB编辑窗口中按住Alt并按住鼠标左键，从右向左拖出一个矩形窗口(绿 {MOD}的)将U1左下角部分飞线全部选中。 选择在哪层布线 在PCB ActiveRoute窗口中的Layers区域选中L7 SIG层 绘制布线“路径” 在PCB ActiveRoute窗口中Action区域点击Route Guide按钮。 在PCB编辑区域绘制信号线布线“路径” 注意：可以通过按上下箭头按键来增加、减少“路径”宽度 执行ActiveRoute命令 在PCB ActiveRoute窗口中Action区域点击ActiveRoute按钮，执行ActiveRoute布线命令 AD18界面的底部可以查看命令执行进度 效果：

等长线布线

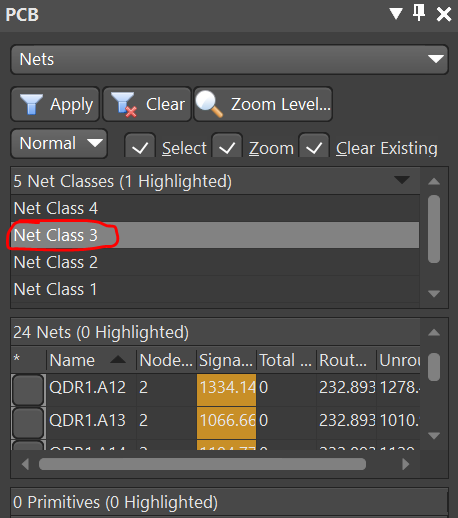

注意：等长线是以最长的那根走线作为参考 新建网络类 点击菜单栏Design >> Classes打开Classes窗口 选择Object Classes >> Net Classes右键选择Add Class添加4个分组 给新建的类分配网络 在左侧Non-Members栏中选中相关信号网络，点击 图标将选中的网络添加到右侧的Member栏中。 重复此操作完成剩余组网络的分配。 打开规则窗口 点击菜单栏Design >> Rules打开PCB规则窗口 新建规则 点击High Speed >> Matched Lengths右键选择New Rule…创建4个规则 选中一个刚才新建的规则，按照下图所示设置好相关参数，其中在Where The Object Matches处选择第一个选择Net Class，第二个选择我们刚才创建网络类。 根据具体的信号频率等信息设置好等长线的公差，这里设置为50mil 打开PCB面板 点击AD18界面右下角Panels >> PCB 在PCB面板中选择Nets，勾选Select、Zoom、Clear Existing。然后选择我们刚才创建的类 可以看到在PCB编辑界面中相应类中的网络被全部选中 切换到PCB ActiveRoute面板，然后按照如下图所示设置。其中Tune区域选择对应的规则(在规则Matched Lengths中设定的) 查看执行进度 效果： 切换到PCB面板查看执行ActiveRoute命令生成的等长线的长度是否在公差范围内。如果不在公差范围内，则在PCB面板中Nets区域相应的等长线会是高亮显示。 手动调整 在PCB面板中Nets区域选择高亮显示的等长线，然后点击菜单栏Route >> Interactive Length Tuning执行等长线调整命令。 点击需要调整的等长线，移动鼠标此时等长线会出现波浪线，可以通过按键盘上面的1，2，3，4数字键对波浪线的振幅和宽度进行调整。当进度条由红 {MOD}变成绿 {MOD}时，表示长度达到了要求。 查看PCB面板中Nets区域Q33号走线不再高亮显示了，说明长度满足了规则设置。 以同样的方式将剩余不符合规则的走线依次调整至规定长度。

其他方法

先通过ActiveRoute将走线布通 然后再通过勾选Tune Selected再点击ActiveRoute按钮执行ActiveRoute命令。注意：需要在PCB ActiveRoute面板Tune区域勾选相应的规则。 注：可以通过按Shift + S单层命令来更加方便、清晰的查看布线情况。退出单层显示命令：多按几次Shift + S直到正常显示为止。
