data/attach/1907/26izvog2ovv1zg23tooha1k3fkv912qa.jpg           我们经常遇到从AD转到Allegro的情况，但是之前非常麻烦且不容易转换。现在好了，从065号补丁开始，Cadence的Capture CIS可以导入AD软件的原理图，而Cadence的Allegro PCB Editor可以导入AD软件的PCB文档,下面就说下转换方法。             转换之前我们需要将Cadence打上S65以上的补丁，目前最新补丁为S81。   需要注意的是，转换PCB的时候需要选择was performance L那个licese登陆，不然不会有AD那个转换选项！！！


图1 原理图转换

图2 出现转换对话框
点击“Translate”进行转换，转换成功后，会生产相应工程的DSN文件和库文件：
图3  转换成功
  图4 转换PCB时选择正确的License

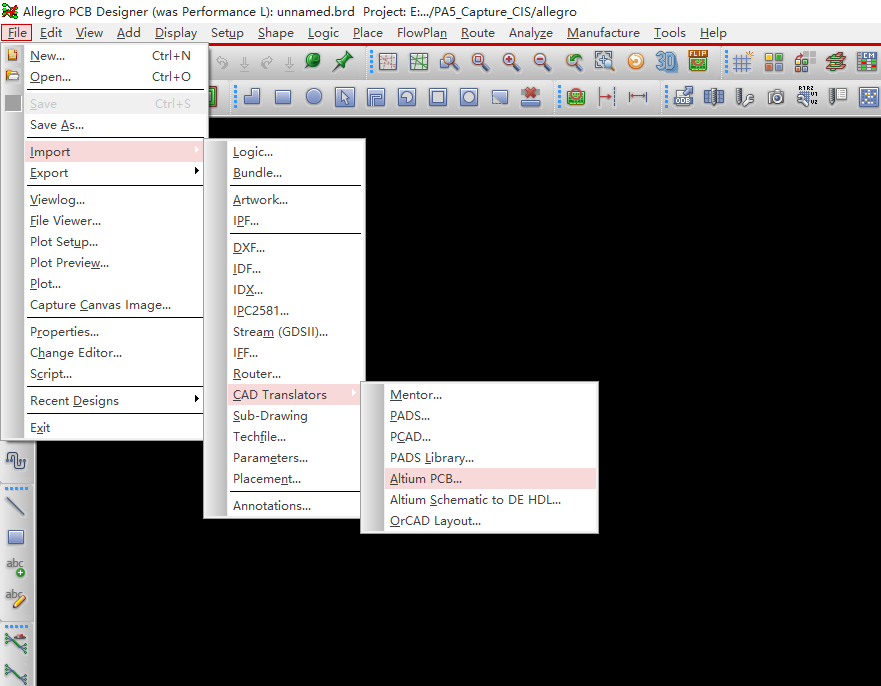

图5 选择AD转换

图6 选择转换文件 PCB转换文件在当前的PCB工作目录中，见左上角的文件夹路径即是。

图7 当前工作目录

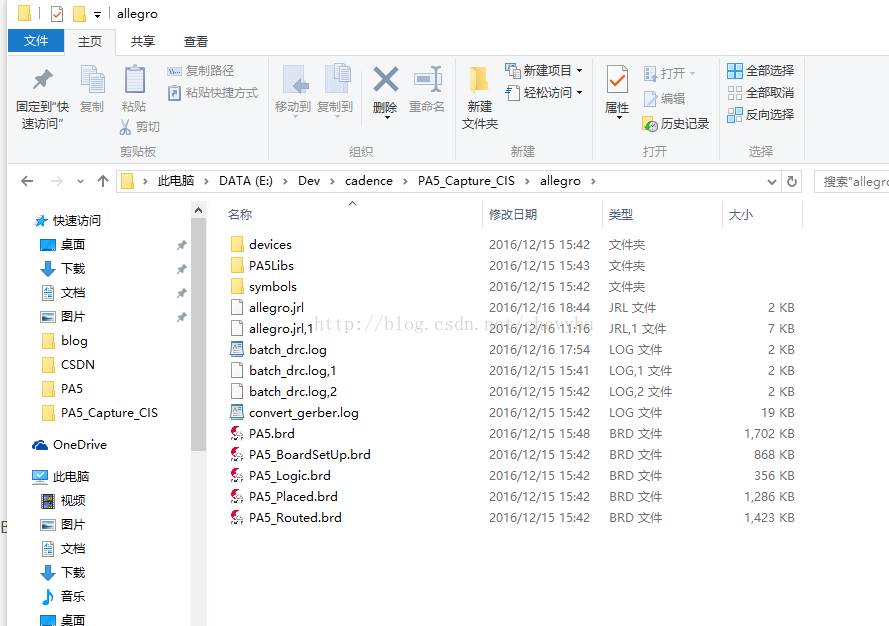

图8 PCB成功转换 如图，PA5.brd是转换成功的最终PCB图，其他几个为转换过程中的几个PCB图，如没有布线的、没有布局的等等，可以用来给客户自行修改。
