在Altium Designer中,由网络表生成PCB
具体操作如下：

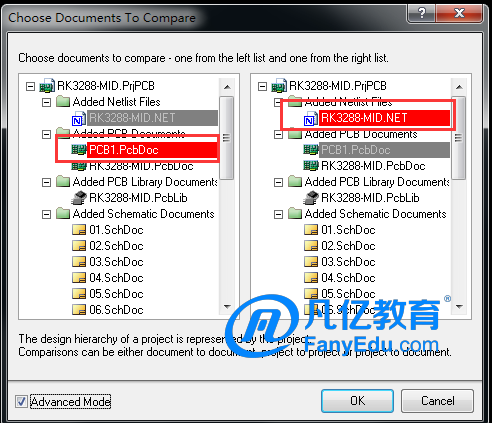

1.在PCB环境操作菜单中的Projects>Show Differences。 2.在Choose Documents to Compare对话框中，按Advanced Mode按纽。 3.对话框将显示成两个专栏，在其中一个选择PCB，并在另一个中选择NETLIST，然后选择OK。不要忘记在零件库中加载零件的封装，也可以加载相对应的程序。 4.出现显示起差异的对话框，列出了NETLIST 和PCB 的对应关系。注意通过Project Options Dialog执行。 5. 从右键快捷菜单中选择Update> PCB ALL，把所有NETLIST的不同转到PCB中。对话框将更新显示将执行多少不同的地方。 6.点击Create Engineering Change Order。 7.再点击Validate Changes 按纽，Engineering Change Order 对话框将显示所有变化执行的列表。向下滚动目录可以确定那些转换已被执行。 8.按下Execute Changes按纽更新PCB。 更多精彩PCB技术文章，请关注凡亿PCB微信公众号：
