allegro 元件编号更新

2019-07-14 08:32发布

##软件版本:Cadence16.5 ##感谢:珠海鼎芯科技工程师提供的帮助
在设计pcb的时候发现元件编号不合理的时候,需要重新更新编号;
本文将分享一下修改的方法,感谢珠海鼎芯科技工程师提供的帮助

1,重置编号为”?“:

在orCAD中:选中工程–>Tools–>选中Reset part references to “?”–>确定

2,重新设置编号:

在orCAD中:选中工程–>Tools–>选中Unconditional reference update–>确定

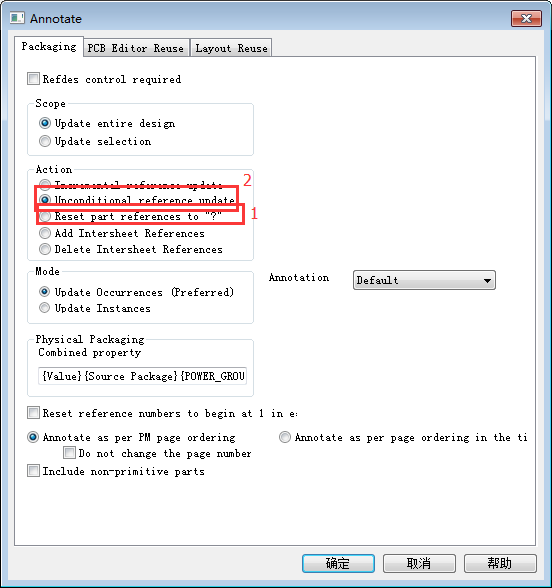

这里写图片描述

3,生成网表:

Tools–>Create Netlist

4,重新导入网表到pcb

File–>Import

导入pcb后若发现有部分元件被删除了;

原因如下:
在orCAD中原来的元件编号交换了,在重新导入pcb时,冲突的部分被删除; 解决
针对少部分的元件缺失提供办法如下:
orcad自动编号好后,手动的将一些元件的编号对应的设置成与pcb中一致的编号
对于大面积的缺失的,那么就只能纯手动的在原理图修改编号了;

注意:

使用手动编号后,再次使用自动编号,可能不会对你修改过的器件重新编号。
所以建议是在绘设计好原理图后,跟新一次元件编号再导入pcb

例子:

原理图中原有:3个led,a,b,c;未修改时编号为对应编号为3,1,2(这个同时也是未修改的pcb中元件的编号); 假设按着上面的步骤重新编号后,a,b,c的编号变为1,2,3;
这时如果直接生成网表导入,会导致led元件缺失。这时通过手动按原来与pcb对应的编号设置orCAD中的元件编号,重新导入网表到pcb即可
