1. PHY距离网络变压器的距离要≥25mm，以便于将PHY和网络变压器有效隔离，减少EMI干扰，见下图。
2. PHY和PHY的差分对到PCB边沿的距离至少25mm。
3. PHY的差分对若有49.9Ω上拉电阻需靠近PHY摆放。
图1 布线时PHY和变压器、变压器和RJ45的距离考虑（来自于SMSC的AN18.6）
4. 差分线上的共模电容用于高频衰减，共模电容靠近网络变压器摆放，见下图。

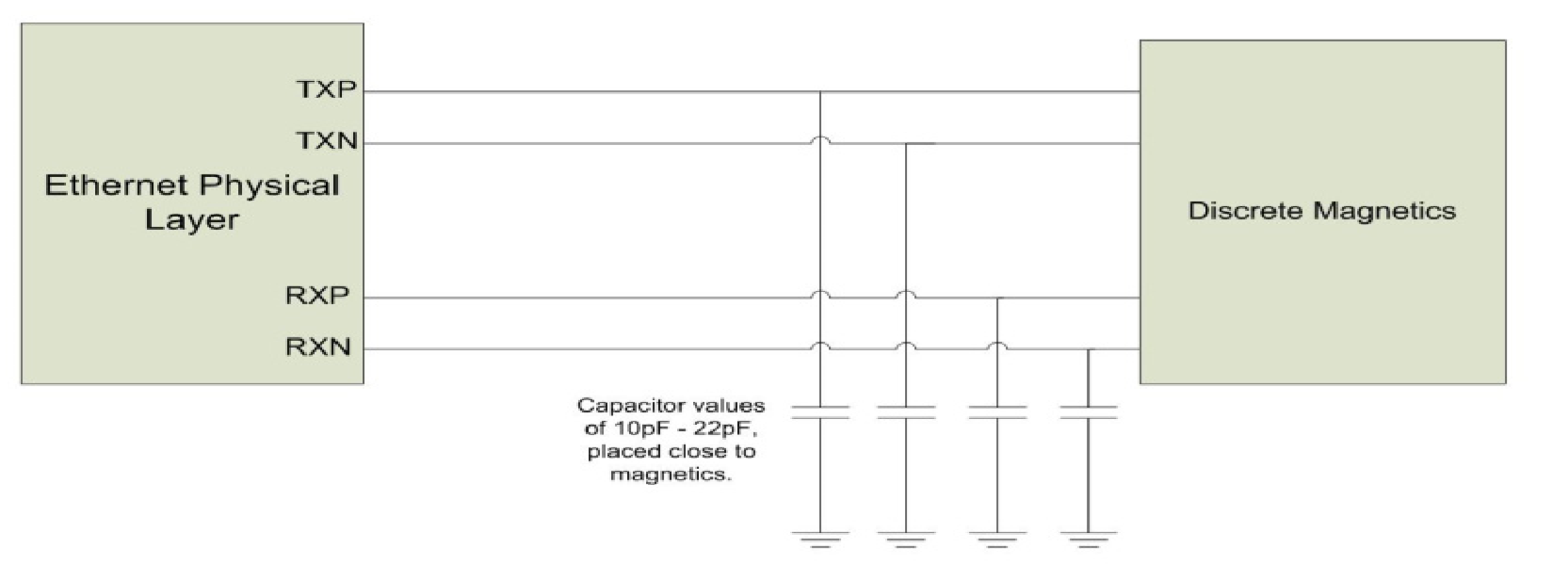

图2 带共模电容的差分线（来自于SMSC的AN18.6）
5. 差分线上的共模电感可改善EMI，靠近网络变压器摆放，见下图。

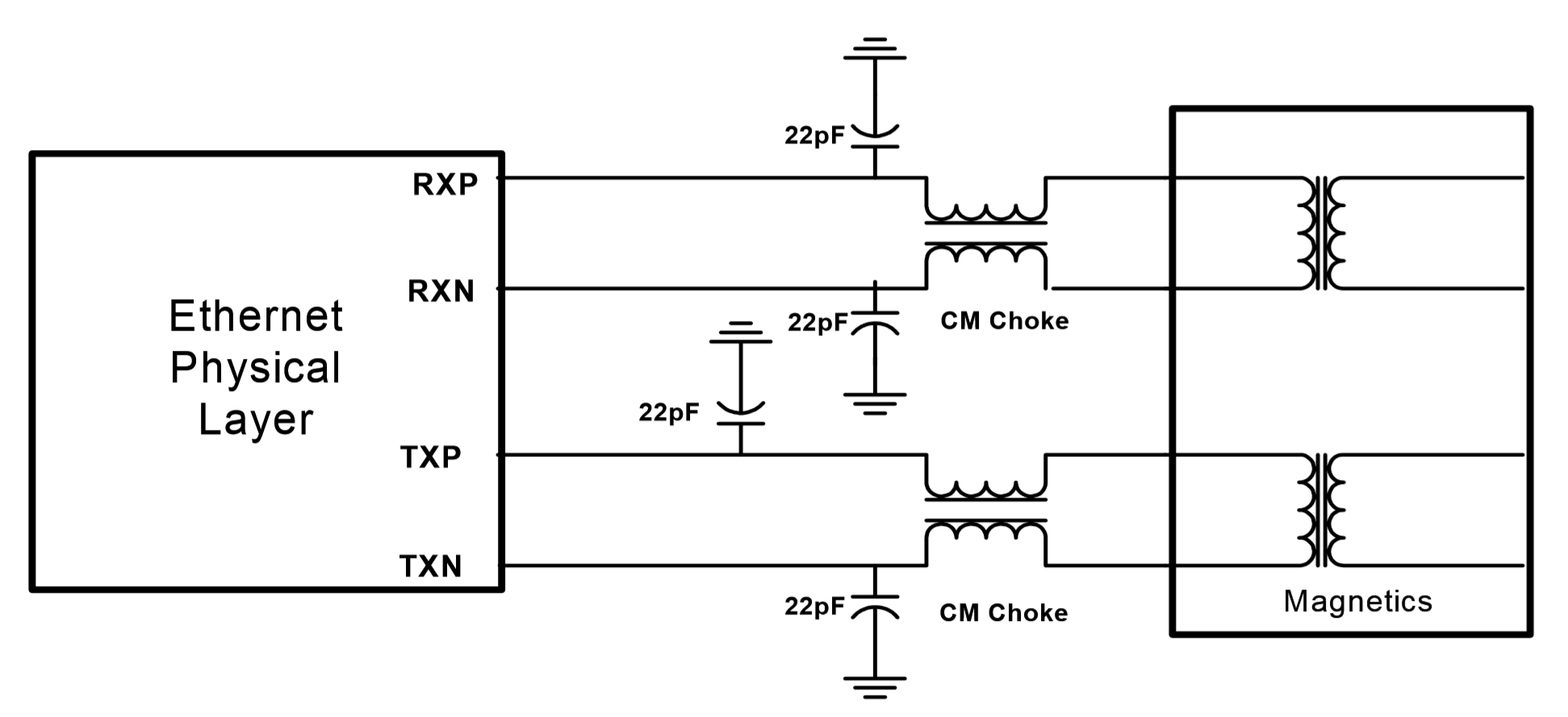

图3 带共模电感的差分线（来自于SMSC的AN18.6）
6. 网络变压器两侧的差分阻抗都设置为100Ω±10%，见下图。
7. 网络变压器靠近RJ45连接器摆放，见下图。
8. 0 or 75Ω电阻、0.1uF电容都靠近网络变压器对应引脚，见下图。
9. 网络变压器下面挖空。
图4 分布式网络变压器的Layout说明（来自于BCM5333-AN102-R手册）
10. 下图中，TXP和TXN、RXP和RXN的49.9Ω电阻必须靠近PHY放置，这符合第3条规则。

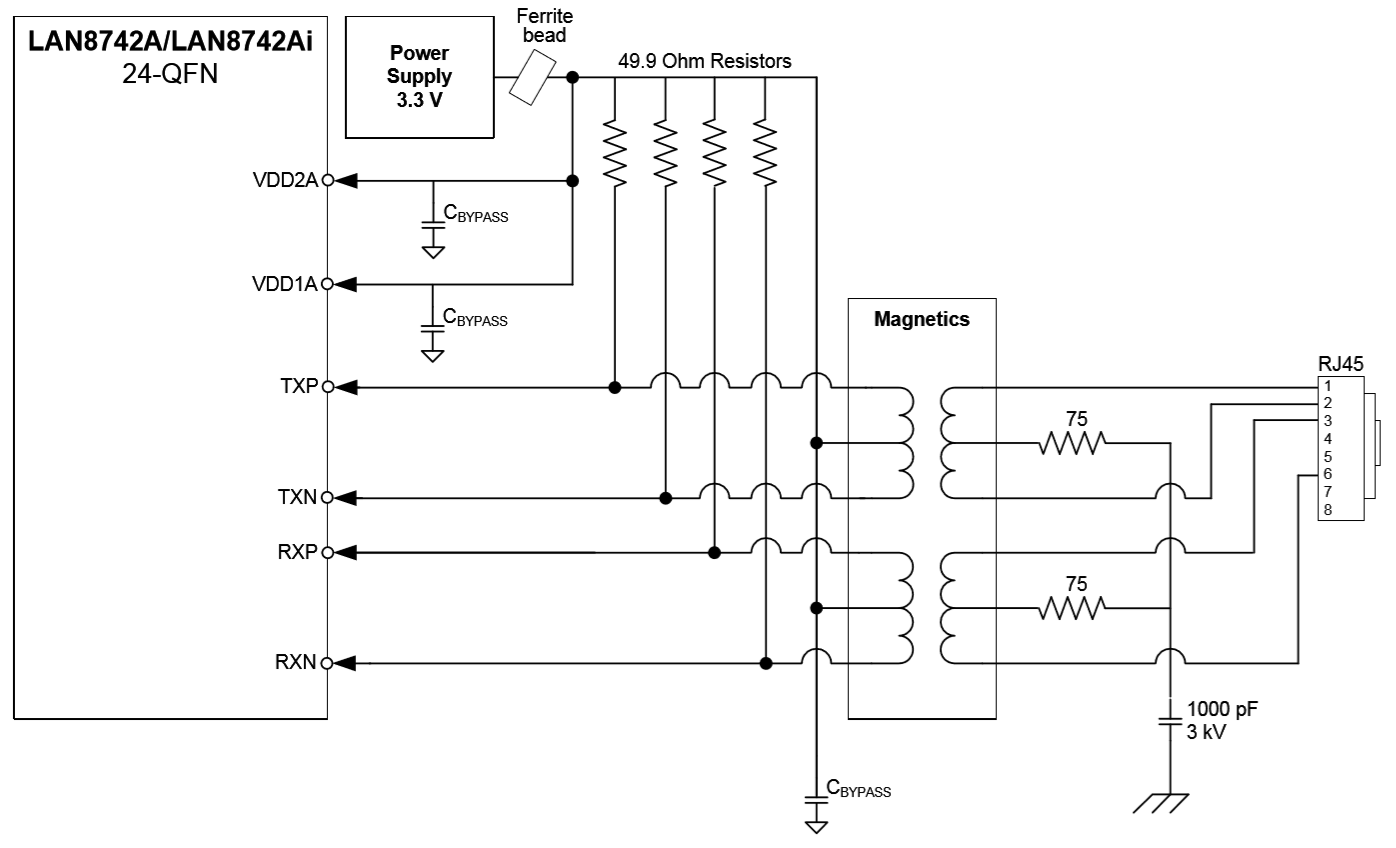

图5 分布式网络变压器的Layout说明（来自于LAN8742A手册）
