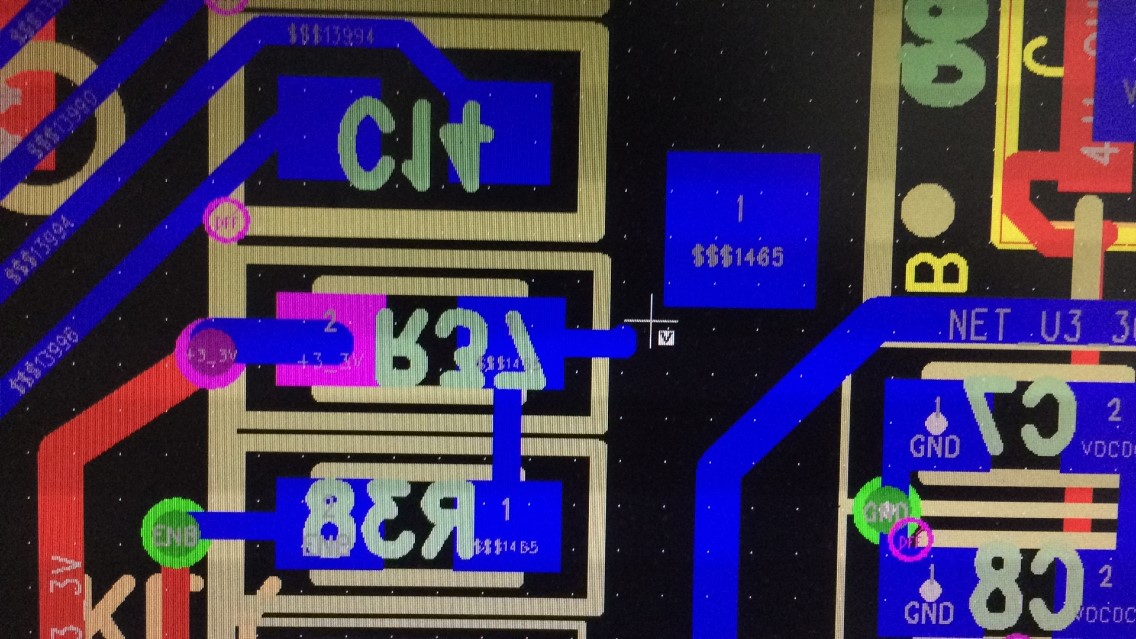

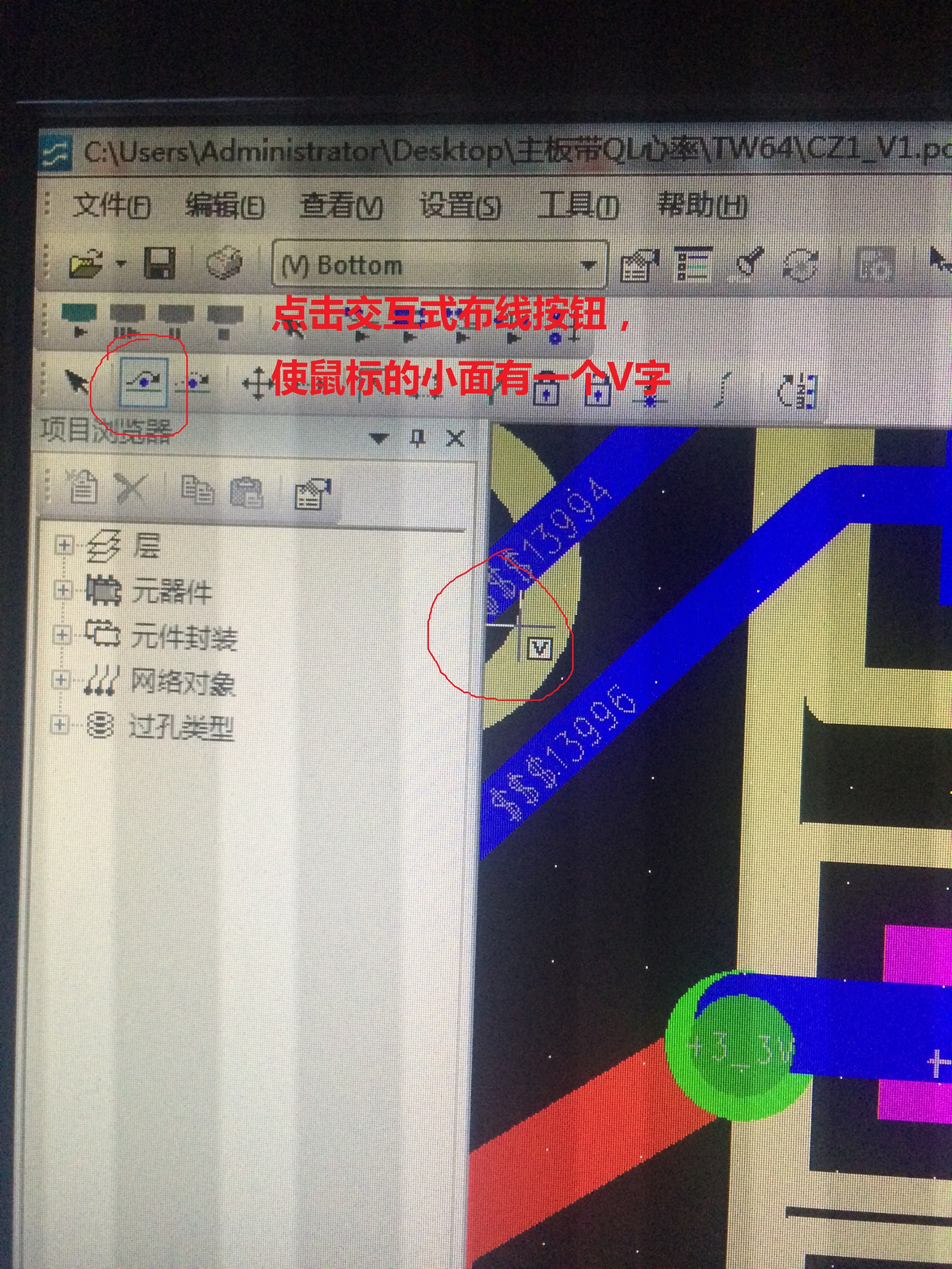

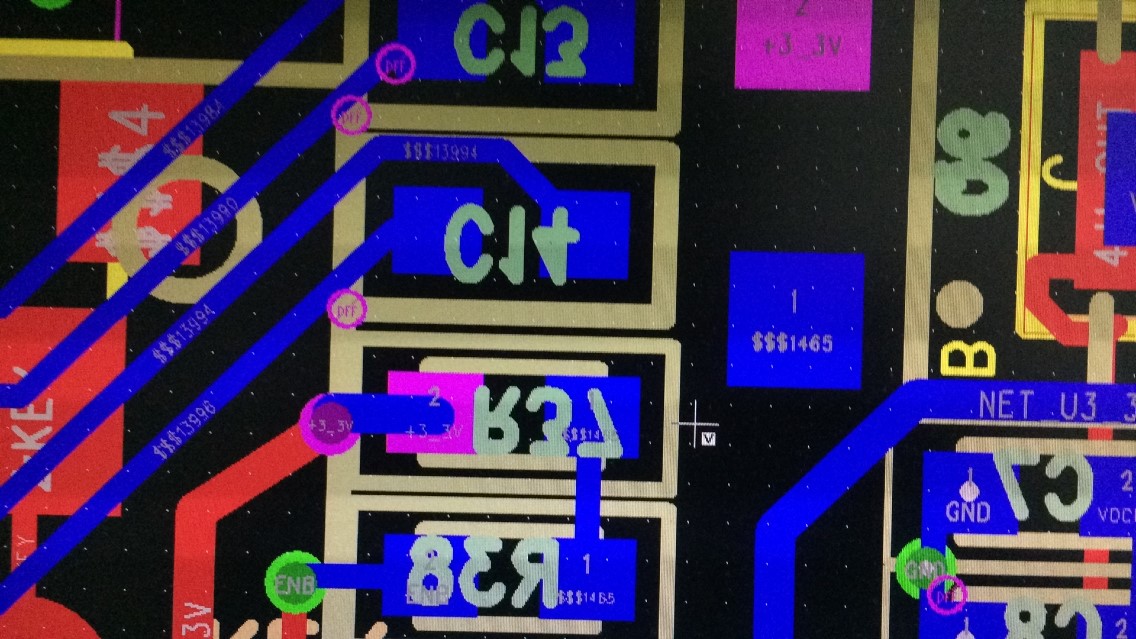

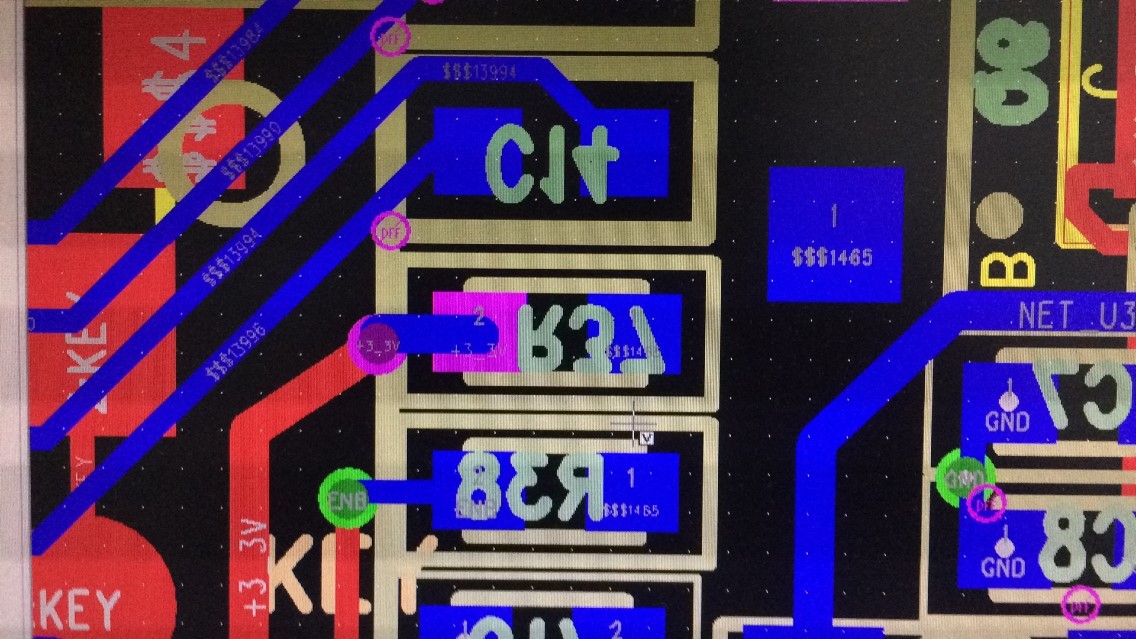

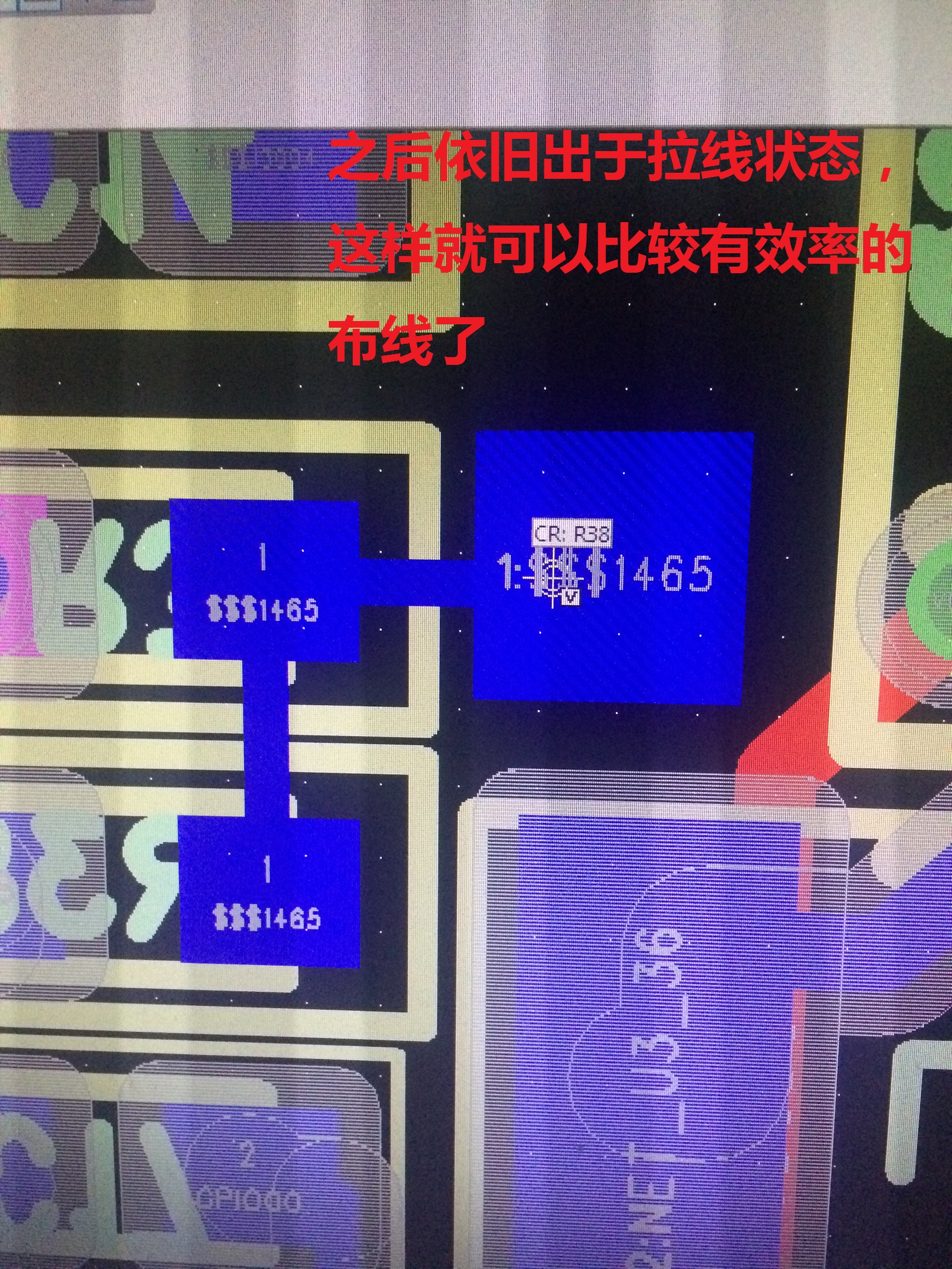

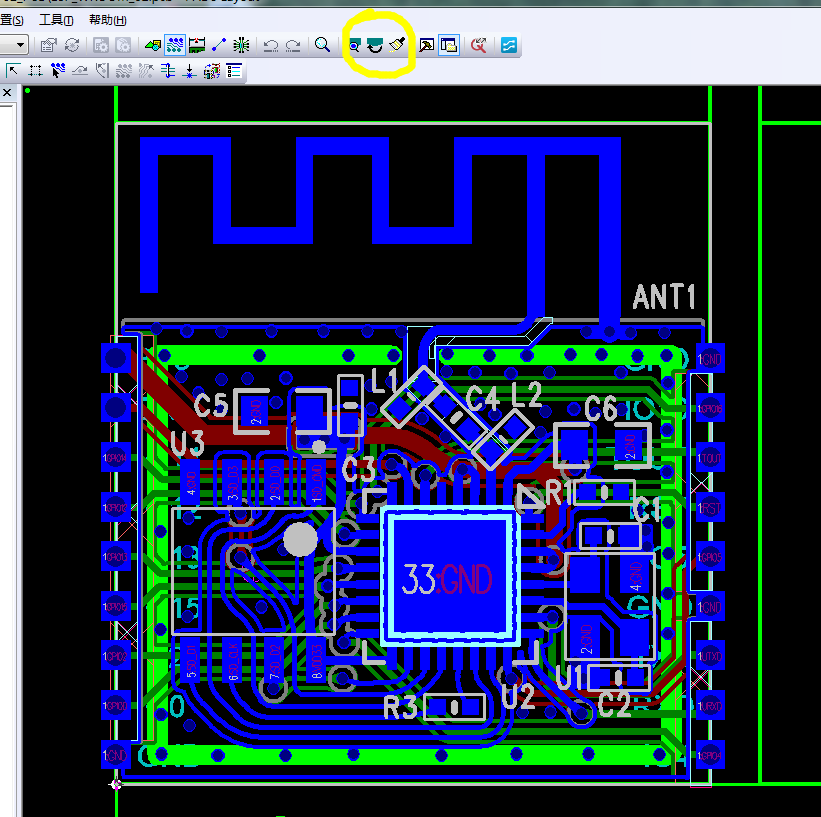

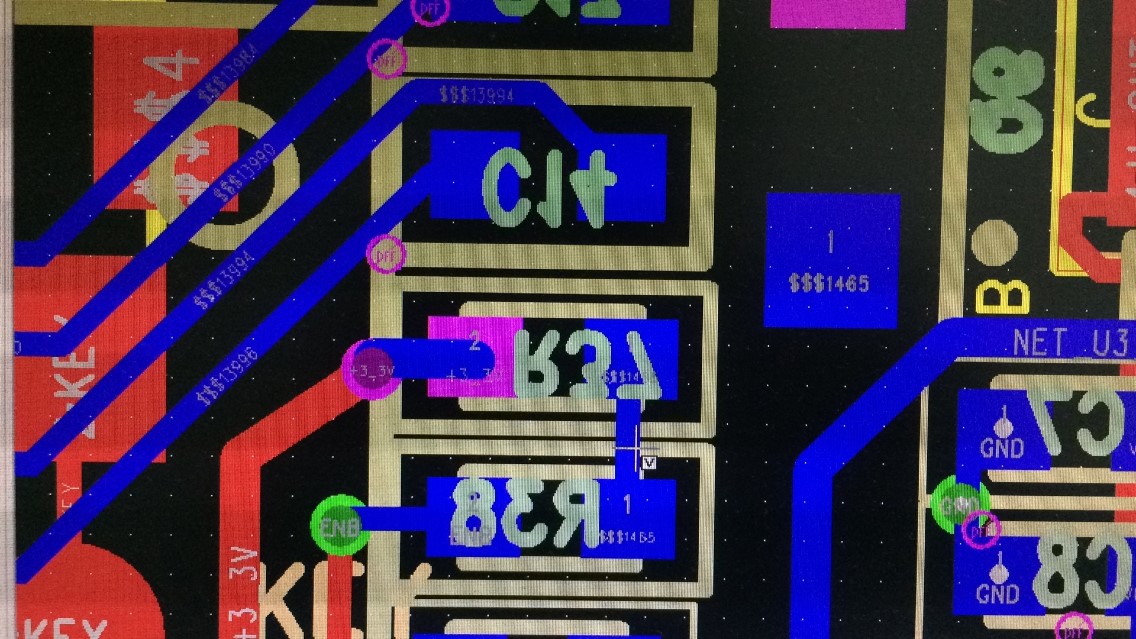

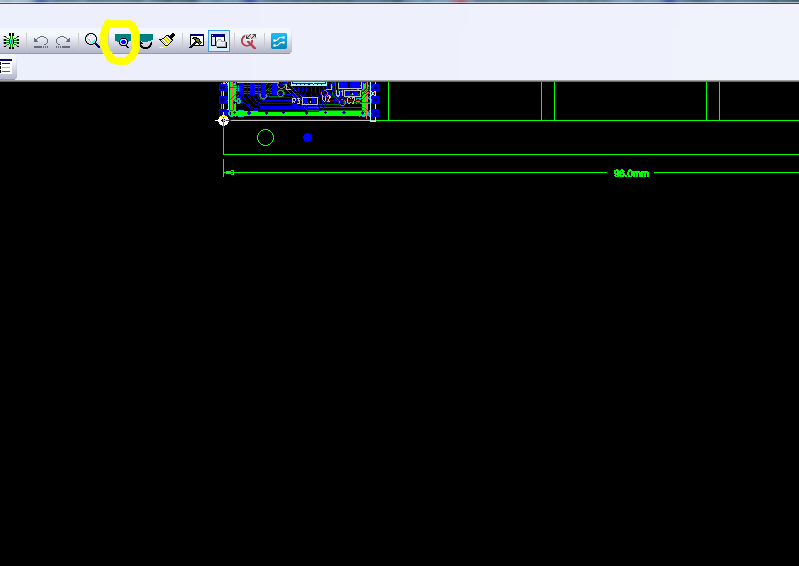

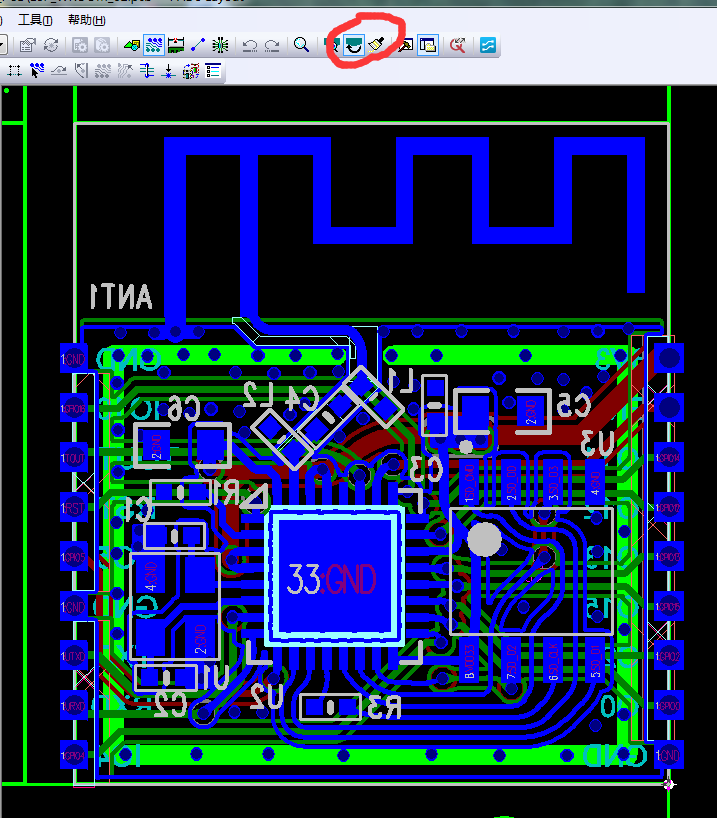

快速（点击）删除连线 一直想要点击某段连线某段连线就被删除的功能，因为这个在布线的时候十分有用，实现步骤如下： 选择功能项： 这时候鼠标箭头变成带加号的，如下： 这时候点击某段连线某段连线就要被删除：   顶层视图和底层视图互换 具体操作如下，未倒置视图前如下： 到置视图之后效果如下，可以看出来图像确实翻转了，这里再次点击一次图标图像又翻转过来了：   把板子放大到屏幕上最合适的位置 这个功能相当于ad的ctrl+page down: 查看板后：     快速布线（过焊盘不结束） 在连线的时候十分烦恼的事就是按下F3然后拉线，当到下一个焊盘的时候就会结束布线，而我并不想马上结束布线，因为还有剩下的焊盘，这样的效率是十分低的，参考前面的《快速布线（过焊盘不结束）》方法，这里我们具体实现的步骤是： 点击交互式布线按钮，使鼠标的小面有一个V字：



铺铜的连接方式

本文摘录于：http://qianbwh.blog.163.com/blog/static/186092407201351231453204/   pads铺铜时,铜皮绕开焊盘，没有全部连接，花孔连接贴片元件      2013年6月12日15:09:45 参考：http://wenku.baidu.com/view/8ff54325aaea998fcc220e35.html 点击tool / options ，弹出options窗口，设置如下图。 -----------drilled thermals 选项 pad shape:选择Round  //  Flood over ； ------------Non-drilled thermals 选项 pad shape:选择Rectangle  //    Flood over ； 上面是PADS9.5的方法，对于PADS V1.2X，设置截面如下：

router不删除回路

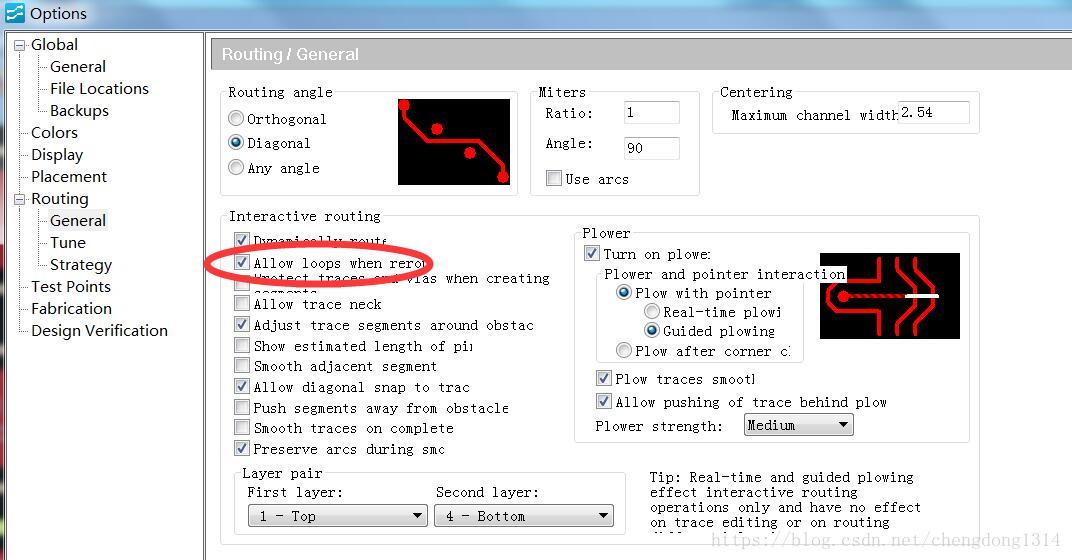

在router中设置如下：     把这个选上   上下两层的走线不能完全平行 不然也只会保留一条 注意：这个方法只能够在router中有用，在PADS LOUTER中并没有相应设置。
