AD5933原理图PCB电路设计,使用经验和建议——【电路模块经验6】

2019-07-14 08:40发布

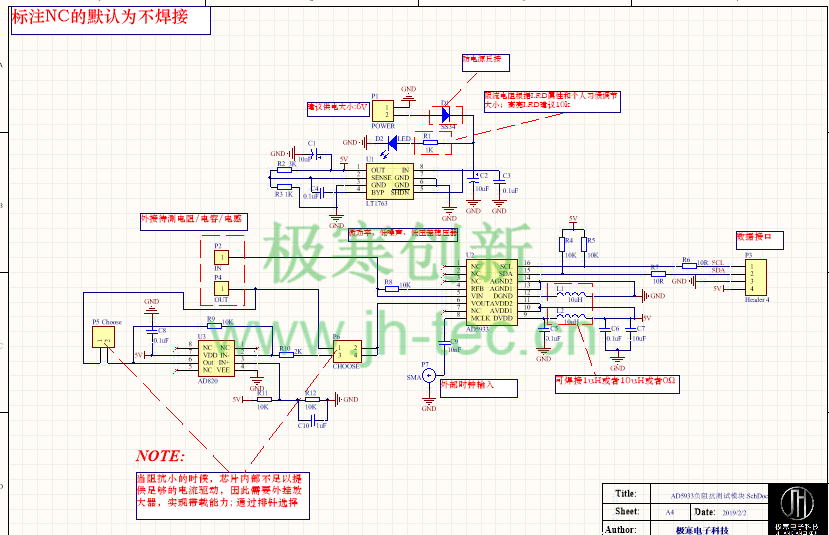

<每天分享模块经验>原理图如下,AD5933鄙人最近调试过的一个模块,这里也给大家分享分享使用的经验,以下是原理图,图上备注了相关说明,每次开篇都不会忘记提醒建议大家养成这个好习惯(手动滑稽脸~),随手记一记,备注备注,方便自己后期查看,也方便后来者读图:: 在这里插入图片描述
PCB如下
在这里插入图片描述 *使用建议 1.可选择外部时钟输入,设计的时候备份留出SMA座子
在这里插入图片描述
2.数字地和模拟地可采用电感或者0欧姆电阻实现单点相接
在这里插入图片描述
3.数据通讯这里的电阻不宜取太大,否则会导致通信失败
在这里插入图片描述

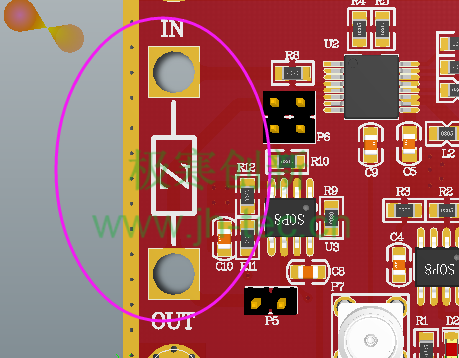

4.输入这里建议焊盘加大,以方便接入
在这里插入图片描述
在这里插入图片描述
5.当阻抗小的时候,芯片内部不足以提供足够的电流驱动,因此需要外挂放大器,实现带载能力; 通过排针选择
在这里插入图片描述 下面是文章源地址,附有PCB和原理图源文件,仅供学习和技术交流
http://www.jh-tec.cn/archives/229
