PCB Layout爬电间距和间隙原来是有这些规范的!

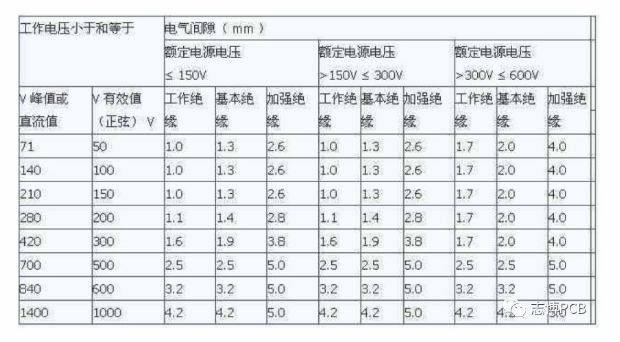

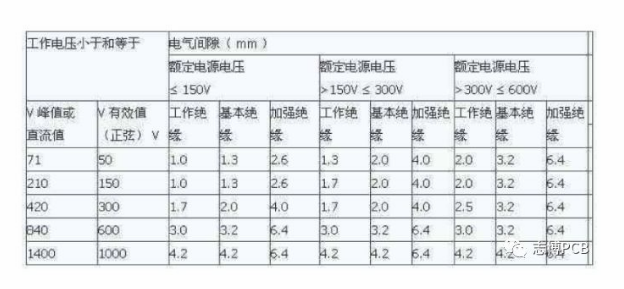

一直有很多网友咨询过PCB Layout里的爬电间距是怎么确定的?有什么相关参考吗?   今天小编给大家整理了一些关于PCB Layout爬电间距和电气间隙的干货,希望对大家有帮助,也欢迎大家帮忙转发文章,让更多的行业朋友一起学习。 在布局PCB时遇到了强弱电的距离问题,搜索后简单总结下爬电距离和电气间隙的概念,梳理一下我们平时的项目中可能用得到的安规标准。     简单地讲,爬电距离是:由于导体周围的绝缘材料被电极化,导致绝缘材料呈现带电的现象。此带电区的半径,即为爬电距离。电气间隙是指:在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。即在保证电气性能稳定和安全的情况下,通过空气能实现绝缘的最短距离。      在布局大功率继电器PCB的时候,需要将强电AC220V和弱电DC24V(及以下)保持在符合安全标准的距离范围内,才能保障用户安全和电气性能的稳定。     过电压:是指工频下交流电压均方根值升高,超过额定值的10%,并且持续时间大于1分钟的长时间电压变动现象;过电压的出现通常是负荷投切的瞬间的结果。正常使用时在感性或容性负载接通或断开情况下发生。通俗的说,是电力系统在特定条件下所出现的超过工作电压的异常电压升高。过电压属于电力系统中的一种电磁扰动现象。 在PCB设计中爬电距离的确定: 首先需要确定绝缘的种类:基本绝缘:一次电路与保护地 工作绝缘①:一次电路内部;二次电路内部工作绝缘②:输入部分(输入继电器之前)内部,二次电路与保护地加强绝缘:一次电路与二次电路;输入部分与一次电路;充电板输出与内部线路再查看线路,确定线路之间的电压差。 最后,从下表中查出对应的爬电距离表二爬电距离(适用于基本绝缘、工作绝缘②、加强绝缘) 在PCB设计中电气间隙的确定: 首先需要确定绝缘的种类:基本绝缘:一次电路与保护地 工作绝缘①:一次电路内部;二次电路内部 工作绝缘②:输入部分(输入继电器之前)内部,二次电路与保护地加强绝缘:一次电路与二次电路;输入部分对一次电路;充电板输出与内部电路再查看线路,确定线路之间的电压差最后,从下表中查出对应的电气间隙。 表三电气间隙(适用于一次电路与二次电路间、一次电路内、输入电路、输入电路与其他电路) 表四电气间隙(适用于二次电路内) 开关电源的PCB案例: 欢迎大家关注我们志博PCB微信公众号,高速pcb设计干货每日更新。
