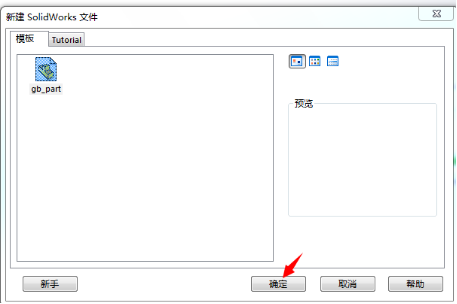

AD15版本PCB的STEP模型导出方法和注意事项                               ------------STEP模型如何用SolidWorks 软件打开及其生成各个元器件的3D模型---------                                                                          雨花石 -- -- 制作   2015.05.11 方法和步骤以及 注意事项 如下： 1 、导出PCB的Step模型的方法： File → Export → STEP 3D                                                                                                                                                    图  1                                                                                                 图 2 命名保存，在弹出来的对话框设置导出的内容。 注意事项：无论你的PCB文件放在哪里都没关系，只要你导出STEP模型时，保存step文件的路径中，文件夹名字--必须是在英文输入法状态下并且在半角状态下输入命名的，只有这样才有step文件导出，否则导出失败。假若你保存STEP模型的路径包含中文或是含有全角输入的符号，那么就不会导出STEP文件，大家可以尝试一下。我用AD15.1.8 和AD15.1.9都验证过了。 在图2 中点击OK后，弹出对话框                                                                                                  图 3 此对话框表示导出step完成。 导出的STEP模型如何打开，打开后，又是如何导出各个元器件的3D模型的，视频里详细操作！ 以下是简单的步骤：（没有安装SW软件的朋友就不用看了） 2 、用SolidWorks 软件打开STEP文件的方法                                                                                          图  4 弹出下面对话框，点击取消                                                                                      图 5 在下面弹出来的对话框中点击 确认，                                                                                           图 6 在下面弹出的对话框中 点击取消。 、                                                                                      图 7 接下来在弹出的对话框中点击确定就OK                                                                                            图 8 弹出警告，关闭就可以                                                                                          图 9 下图便是打开的STEP文件                                                                                                     图  10                                                                                                图 11                                                                                                图 12 保存装配体格式有个好处就是能把各个零部件都单独保存下来，但是也比较繁琐，若有几百个元器件，你要确认几百下（每个独立的器件模型保存时都会 顺序点击取消  确定 按钮）                                                                                                图  13                                                                                                                                                                               图 14                                                                                                                                                          图  15 接下来就是交替点击 取消， 确定， 有多少个元器件就点击多少次 到此为止，保存装配体 结束   也可以直接保存为part文件，看个人需要。                                                                                                    图 16                                                                                          图 17                                                                                          图 18                                                                                     图  19 保存part格式文件完毕。   由于本人语言表达能力有限，文中有表述不妥之处，还请各位见谅，欢迎朋友们给予指点，以使文章更加流畅和完美，在此谢谢各位。   软件使用中遇到什么问题，欢迎加群交流： Altium  QQ群：242675134 微信交流群：Altium Designer学习交流 微信公众号（名称：雨花石Altium学习交流平台）：Altium_C2002-YHS  更多资料可以登录本人的百度 {MOD}分享主页下载                                                           雨花石  写于                                                                2015.05.11
