Altium Designer ——PCB中Add layer 和 Add Internal Plane区别

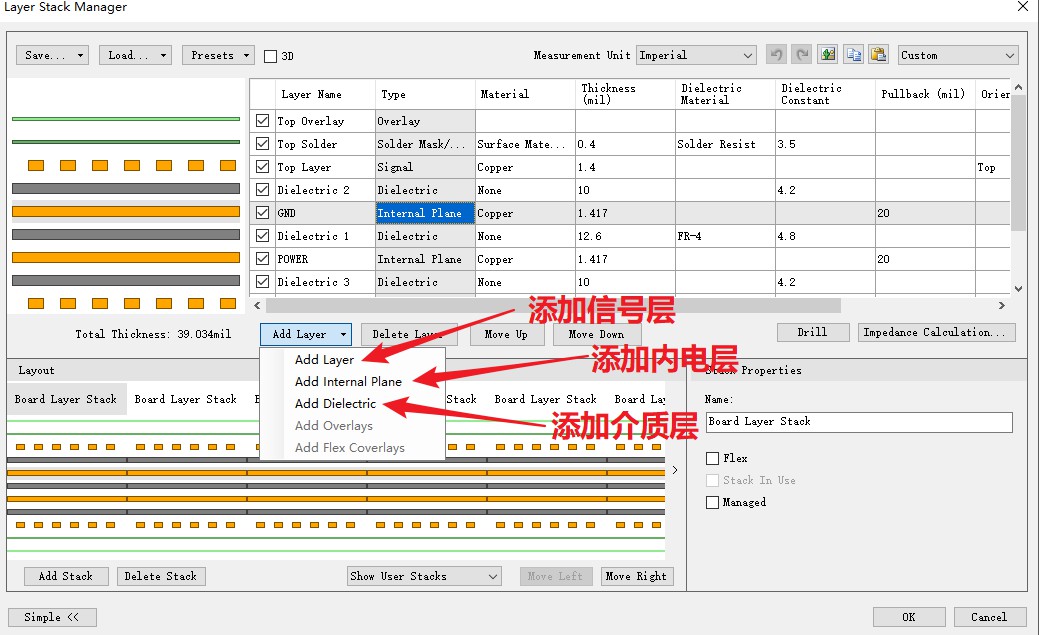

1、Add layer：添加中间层。中间层可以作为走线来用，和普通的信号层没有什么区别，只是走线在内部了。是正片腐蚀。
2、Add Internal Plane：添加内电层。内电层是整个完整的平面，是整个的覆铜的，是负片腐蚀，即有走线的地方是腐蚀掉的。可以做电源层，也可以做地层。
1、Add layer：添加中间层。中间层可以作为走线来用，和普通的信号层没有什么区别，只是走线在内部了。是正片腐蚀。
2、Add Internal Plane：添加内电层。内电层是整个完整的平面，是整个的覆铜的，是负片腐蚀，即有走线的地方是腐蚀掉的。可以做电源层，也可以做地层。
