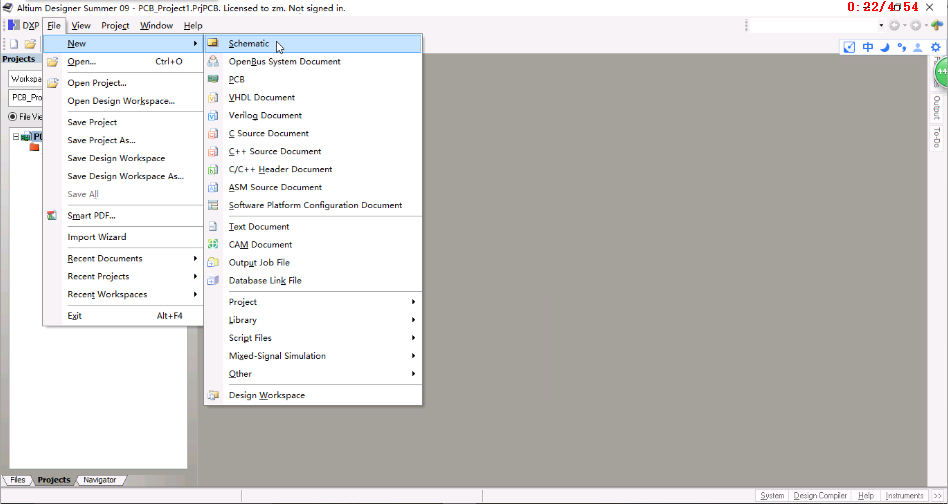

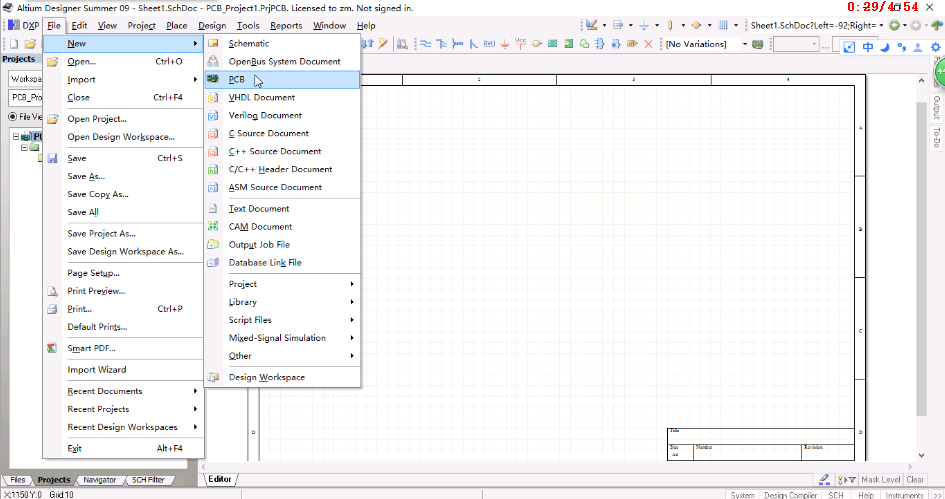

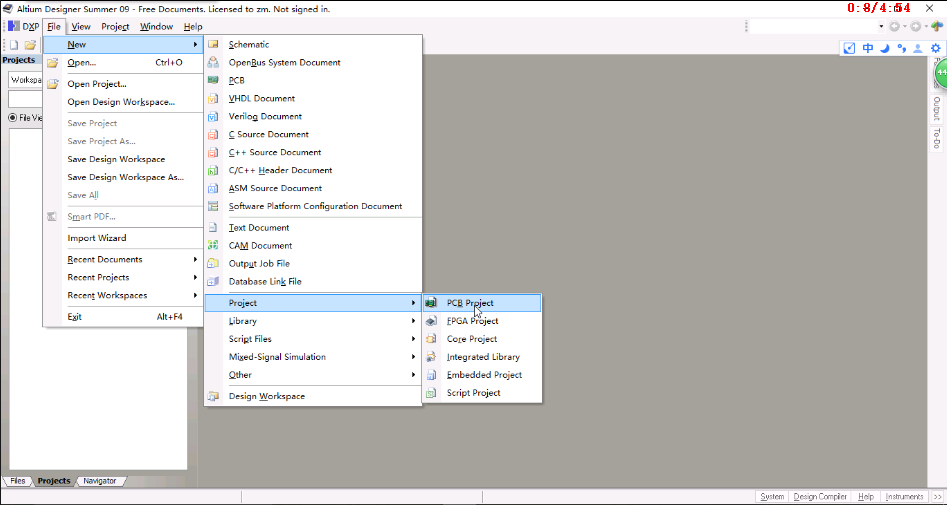

参考链接： http://wenku.baidu.com/link?url=AvdW2ND61_8i_R3Xq6tKTbuT4KwMSMXP9yZYS7ScUw47tuq0BpopGf9zQdujtSZdid9ZDKln_d1L4cAxUCN6qCJzLGgQFDI_JESh1jXc_Vq 第一步：安装Altium Designer Summer 09并破解（详情见软件安装） 第二步：建立工程，建立PCB工程，建立原理图并保存在同一目录下

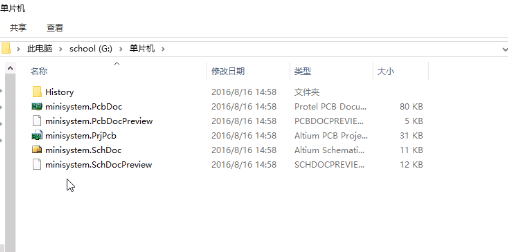

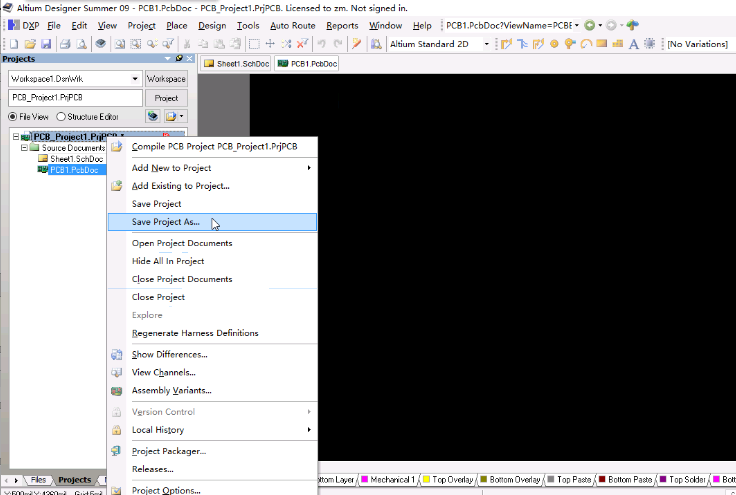

右击工程名，保存所有文件在同一目录下

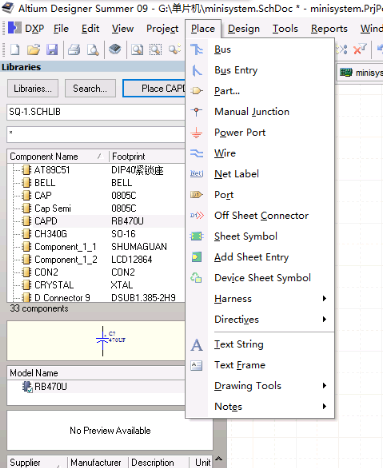

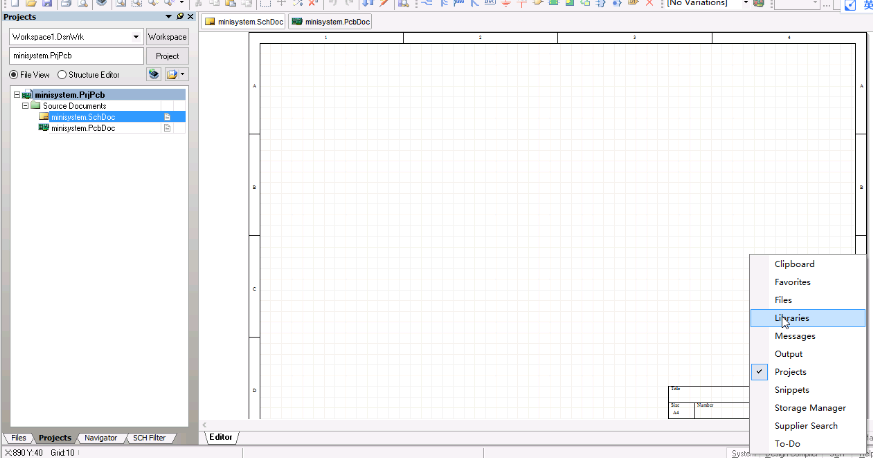

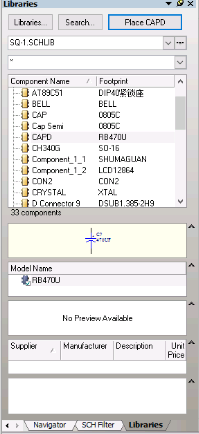

第三步：放置元器件，绘制原理图 打开右下角system->library，放置所需器件 点击place->bus，放置线 点击place->net label，放置网络标号（隔得比较远的器件可通过网络标号连接，外表美观简洁）

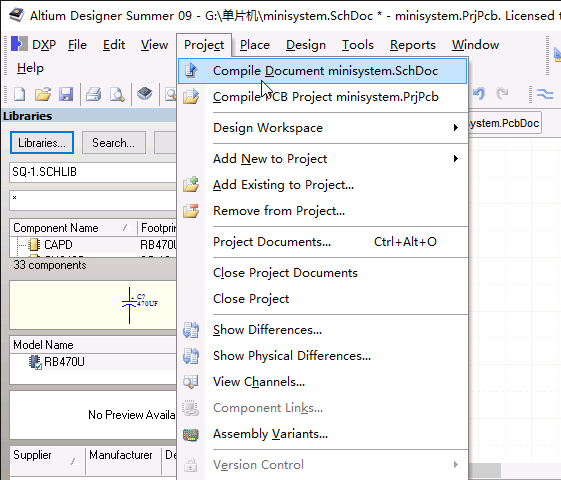

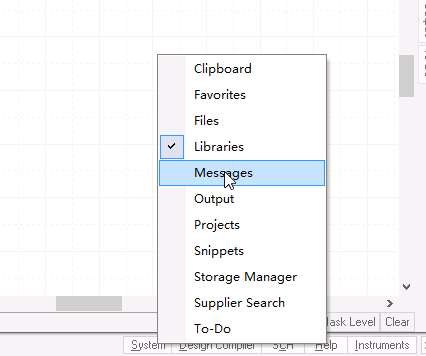

单击需要放置的元器件，单击Place，在原理图纸上放置前进行调整，空格键可进行90度旋转，Tab键修改元器件信息，X键左右镜像，Y键上下镜像（在英文输入法下）。 第四步：保存原理图并检查。单击project->compile，打开右下角system->messages，若无错误信息，则原理图绘制成功。

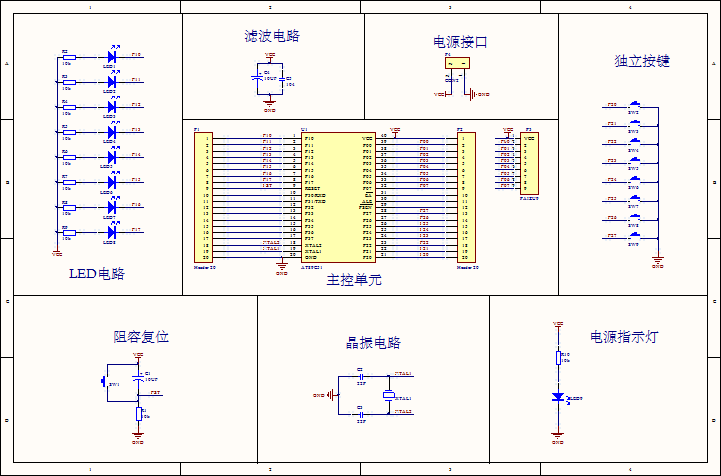

绘制原理图如下：
操作技巧：右击原理图可随意拖动，ctrl加单击原理图滚动鼠标可随意缩放。   第五步：原理图导入PCB。单击design …->update->validata charges->execute changes 第六步：摆放元器件，尽量控制在100*100mile范围内。 第七步：设置布线规则（具体规则见PCB布线规则）。design->rules 第八步：布线检查。tools->design rule check 第九步：四角加焊盘。Place pad

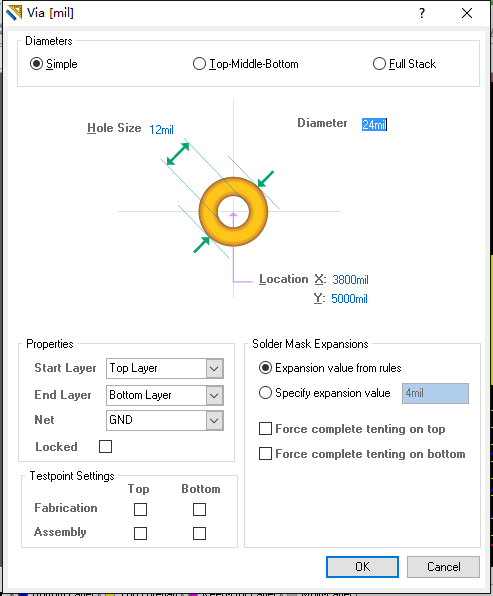

第十步：空白部分加通地孔。Place via

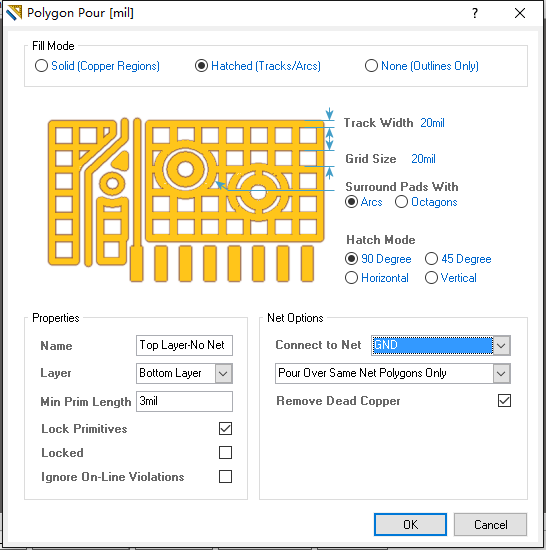

第十一步：绘制外形，keep out layer层边框布线 第十二步：铺铜，top layer和bottom layer，place polygon plane

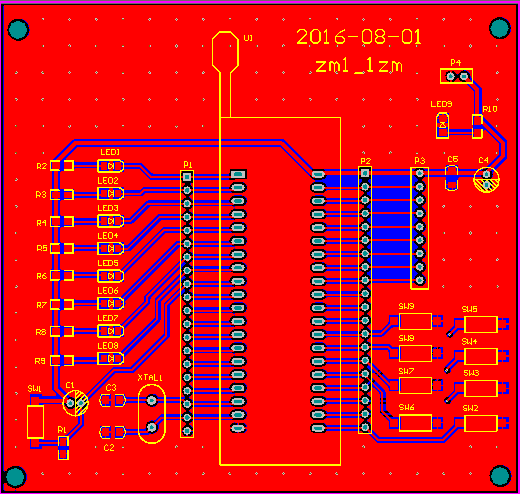

第十三步：单片机最小系统PCB完成，发至厂家制作。
