7 AD器件的布局要求与技巧

2019-07-14 08:49发布

7.1布局的要求

1方便使用,比如接插件,测试点在板子边缘,插孔的朝外。2 方便焊接调试,器件直接不能相互阻挡,导致无法焊接。3 不相互影响,例如发热严重的器件不要跟对温度敏感的器件放在一起4 便于走线,功能相同的放在同一个区域,可以通过调整器件的方位来尽可能使走线短,预拉线(白 {MOD}飞线)减少交叉。5 符合芯片要求,例如,芯片的去耦电容里芯片尽可能的近,回馈线 要短等等。6 有特殊要求的器件先布局,比如模具决定了某个按钮在哪。7 引脚多的芯片放在中间位置,其它器件根据引脚的方位布局,

7.2 根据原理图布局的技巧

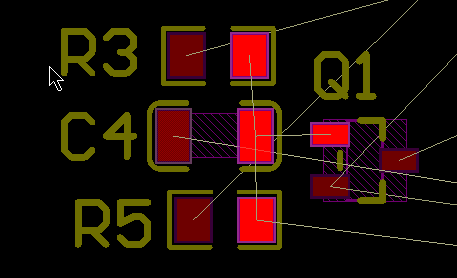

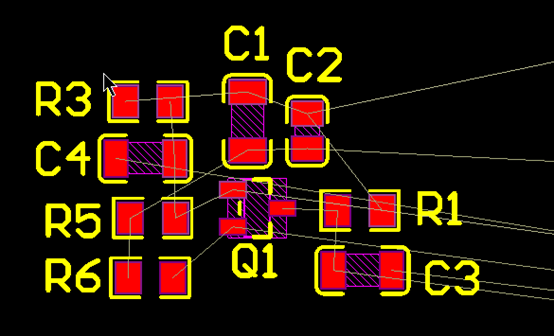

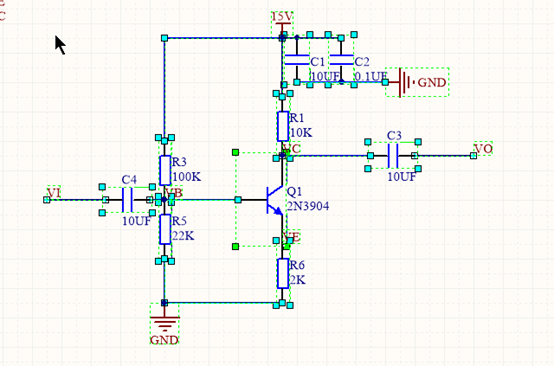

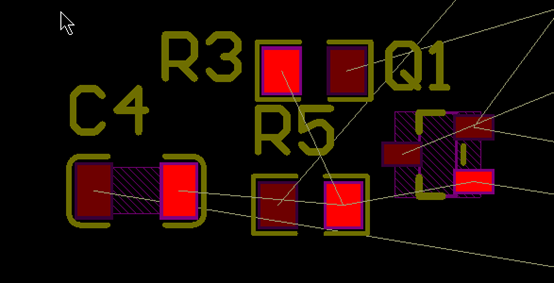

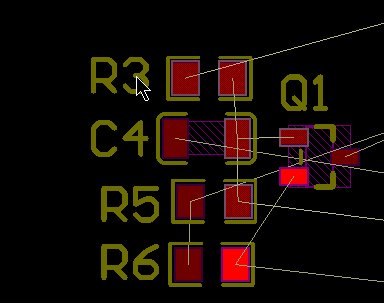

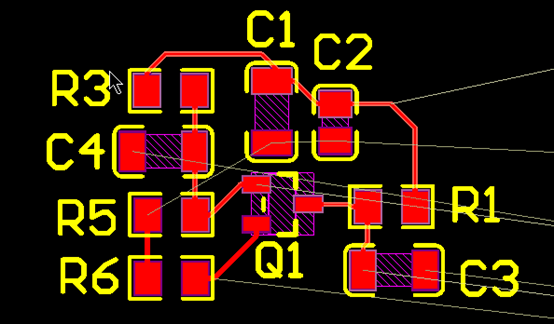

如果布局不合适,板子使用起来可能很不方便,布线难度很大。布局时配合完成某一个功能的器件尽量挨得近一些,有操作技巧,接下来举例说明。可以在原理图中先找到运放模块的器件,按住ctrl选中。则PCB中,这些器件也已经被选中然后观察原理图中的连接关系,比如C4接R3,R5,Q1。在PCB中找到这几个器件,放在一起。观察预拉线的情况,已知每一个器件都有一个公共的网络叫做VB,可以按住ctrl选中网络属性为VB的一个焊盘,则VB高亮,例如调整后编程如下布局观察原理图中,Q1接R6,然后把R6也拖拽过来其它器件以此类推然后布线就可以比较顺利

7.3 对齐技巧

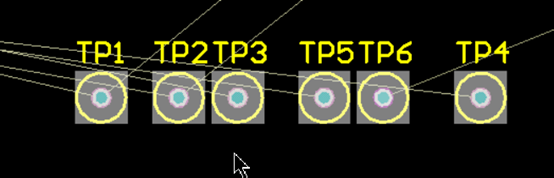

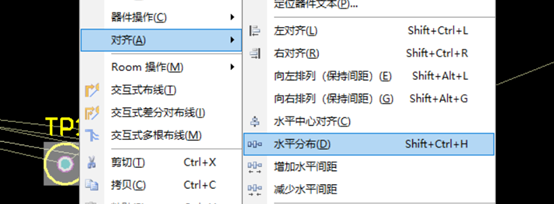

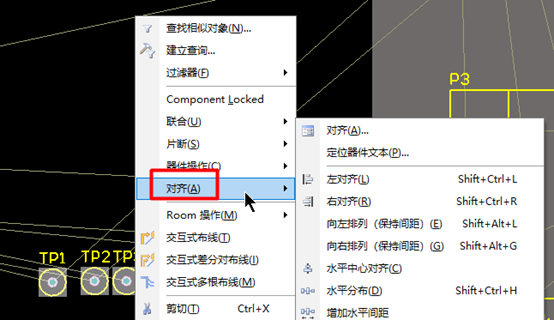

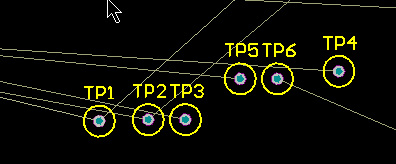

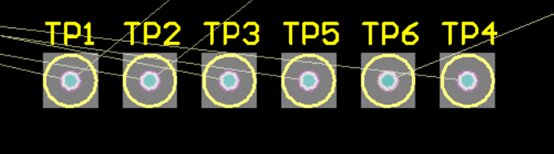

灵活使用对齐的操作可以使板子布局美观例如,6个测试点,布局比较乱可以选中它们,右键对齐 如果需要水平分布,可以使用顶/底对齐,可使器件在同一个水平线上。再按下水平分布,可以使器件的间隔一样。
