陶瓷电容就像陶瓷一样很脆,如果应力过大会出现裂纹而失效,如下:

可能原因:

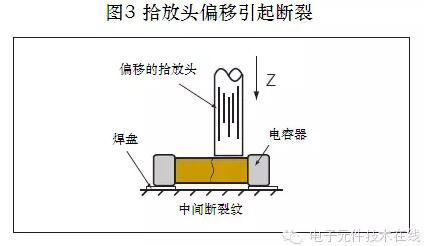

1、贴片时,贴片机拾放头力度太大,施力点不在中心,电容不平,都可能碰坏瓷片电容。


2、焊接到PCB板上后,PCB弯曲,拉动瓷片电容,过应力后损坏。

从PCB设计上的解决方法:
1、电容放置方向平行于PCB弯曲方向,放置位置远离PCB大形变位置。

如上图,PCB的中间很脆弱,在板子分割时,容易发生水平方向的弯折,因此会使弯折处周围的器件受到应力影响。
应力大小如上图所示。因此设计PCB时,要考虑PCB的安装孔位置,PCB容易变形方向,来调整瓷片电容的放置方向。尤其是大的瓷片电容,比如1206、1210。
2、PCB铺铜的处理

根据三星手册,考虑瓷片电容的宽度和高度,不要把瓷片电容纳入一整块铺铜,采用桥接的方式。桥接长度为电容2/3高度到电容高度之间,桥接宽度为电容2/3宽度到电容宽度之间。
