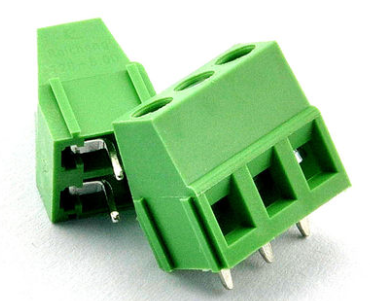

前两天在文章《常用接口介绍05——螺钉式PCB接线端子》中记录了KF128这个螺钉式PCB接线端子，现在在这里以其为例，绘制PCB的封装图。 <--------------------------------------------------------------------------------------------------> KF128-2P  DG128  5.08MM  300V/10A 可拼接
  首先依旧打开我们自己的封装库中的my.PcbLib。   在PCB Library中单击鼠标右键，选择“新建空白元件”。   依据尺寸画出图，注意孔的尺寸和焊盘大小   双击改元件的名称，重新编辑信息。   保存并重新编译自己的库，到这里就完成了。   然后你就可以将此封装与原理图中元件建立封装关系，这里不详细介绍，可参照以前的文章《AltiumDesigner02——在库中绘制自己的元件封装（上）》。这里我将其作为Header2对应的封装。   <-------------------------------------------------------------------------------------------------->
