Altium Designer如何进行包地处理

2019-07-14 08:52发布

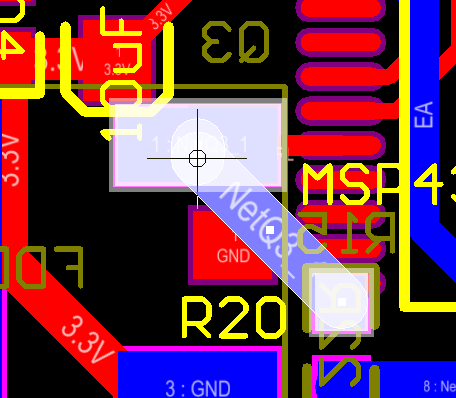

1.选择需要进行包地处理的网络/导线/组件首先点击主菜单命令Edit>>Select/Net,或者按下快捷键 E+S+N,这时候光标会变成十字形状。移动光标到要你想要进行包地处理的网络处单击,选中这个网络。(如果你想要进行包地处理的是一个组件没有进行网络定义,点击的时候选择的是主菜单Edit>>Select>>Connected Copper这个命令,其他操作同上)



放置包地线执行主菜单命令Tools>>OutlineSelected Objectss,或者按下快捷键T+J。这时候AD会自动的对前面我们选中的网络/导线/组件进行包地处理。删除包地线知道了怎么进行包地处理,也需要知道怎么把它删了,因为我们可能会对板子的布局布线进行调整,甚至电路上进行修改,这时候需要把他删掉下。但素,一根根删好累人的。所以再来看看怎么删除包地线。选择主菜单Edit>>Select>>ConnectedCopper命令,当光标变成十字形状,选中你想要删除的包地线,按下delecte删除键,这个时候包地线就被删除了。
