dxp 多通道设计？

2019-07-14 08:55发布

站内文章 / 电路设计
17601 0 1031
先创建一张图;如上。 再新建一张SCH图，并如下图操作！



放置后双击。 如下图操作



确定
在顶层图可以再添加些器件。这里做演示。就从简
up to pcb 操作。
如下

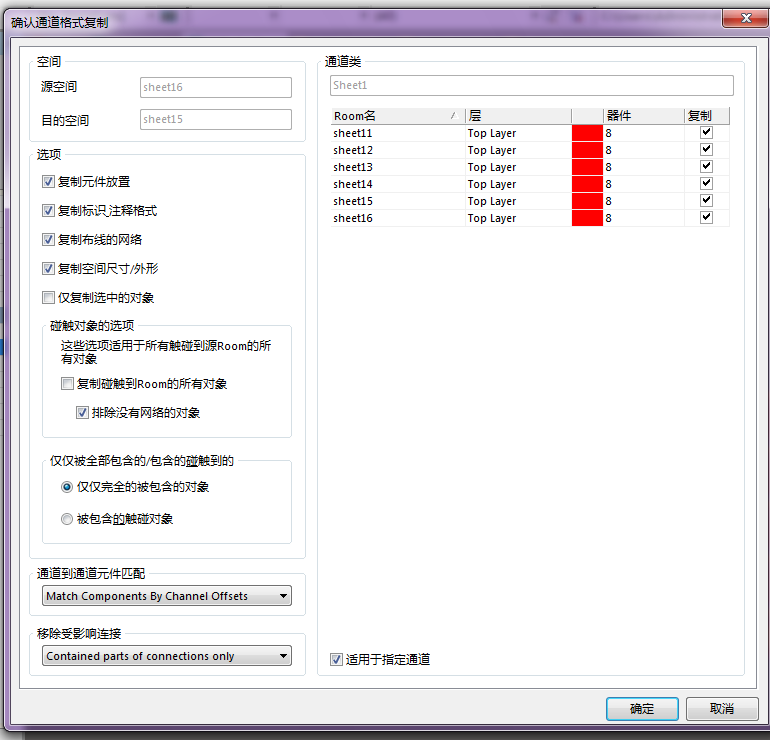

然后对其中的一个room进行操作布线布局改字等操作。然后对一个room进行如下操作。





可观察出变化：每个ROOM都重复了相同的操作。
