Rk3288核心板Cadence制作（一）之原理图设计及orcad常用快捷键

2019-07-14 08:55发布

站内文章 / 电路设计
17488 0 943
  • 工具：Design Entry CIS
  • 设计目标：绘制核心板原理图库与原理图
暑期准备设计一片RK3288核心板，在这里记录一下设计流程。包括设计中的一些关健点。 这里只是包含一些关健步骤，细节请参考我的另一篇博客： http://blog.csdn.net/fengyuwuzu0519/article/details/60477115

一、原理图设计流程

1、新建工程 fire-new-project（选择工程路径SCH目录，代表原理图文件）
原理图工程以.opj结尾，原理图以.DSN后缀结束；原理图库以.OLB后缀 2、创建多个原理图页
可以设置格点的大小、页面的大小等属性。
3、制作原理图库文件
 一种是自己根据器件的管教去创建库文件，另一种是直接从其他原理图或原理图库中直接复制进自己的库中，这样更方便。 （1）file-->new-->library点击保存，设置库名称。
（2）创建器件

（3）修改器件属性等
4、添加库，放置器件。 这里的库可以是我们刚创建的原理图库文件，也可以是别处的库文件，添加进来，就可以放置里面的器件了。

5、添加网络标号 （1）网表处于同一页

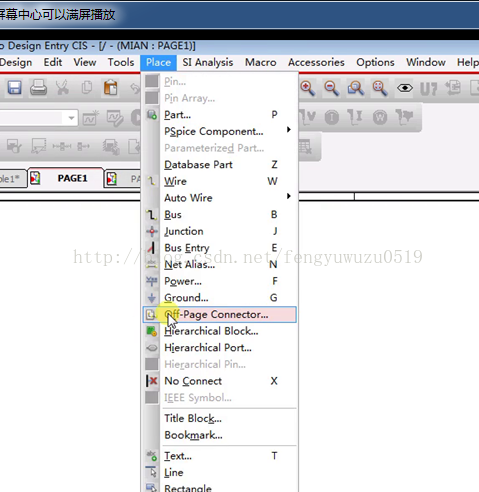

（2）网络标号处于不同页

6、填写封装 填入名字即可，后面制作PCB封装的时候 和这个名字要一致。

7、DRC检查

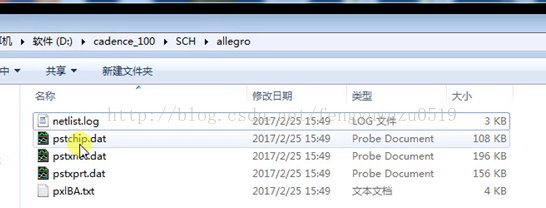

8、输出网表文件（原理图设计的最终目标）
这个我们输出第一方网表，也可以输出第三方网表文件供其他软件使用
9、导出BOM表单
保存excel。

10.导出PDF （1）安装PdfFactory Pro--》print set （2）print
到此，我们完成了RK3288核心板原理图的制作，并生成了第一方网表文件，后面我们就要利用这个第一方网表文件进行PCB部分的设计。
其中还包含很多器件，都是重复设计的操作，但是关健步骤就是如上了。

二、orcad常用快捷键


 W:画线On/Off
CTRL+R    Rotate                 旋转
F:放置电源

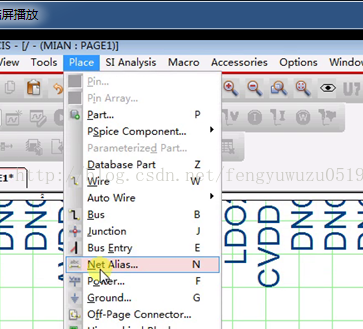

N:放置网络标号
