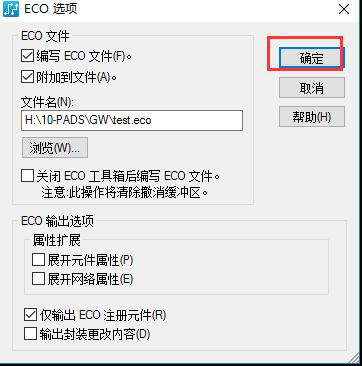

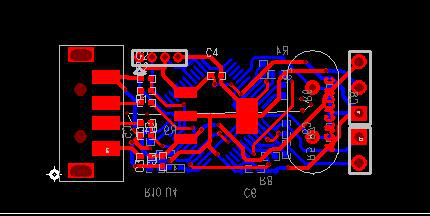

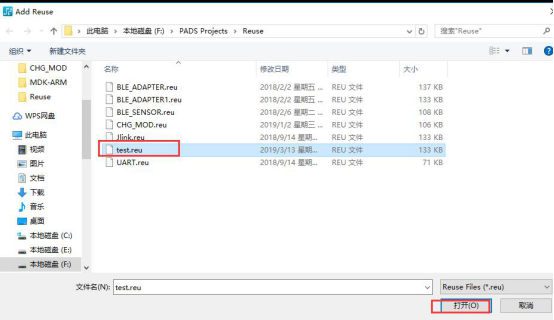

拼板是指将多块PCB板拼在一起作为一个大板进行生产，这多块PCB可以是不同的板子，也可以是相同的板子。拼板一般在板子较小，数量较多的时候会使用到，这样可以方便后面的贴片加工，提高生产效率。对于异形板来说拼板可以更好地利用板材。 1、同款PCB进行拼版 在拼版的时候不需要将PCB复制多份进行放置，而是只需要复制PCB的板框放置到对应的位置即可。由于PADS Layout同一个PCB文件中只能有一个板框，其它的都是挖空区，所以复制板框进行粘贴之后都会变成2D线，这个没有关系，就使用2D先代替即可，但是要把这个2D线设置为所有层。具体步骤如下： 在空白处右击，在弹出的菜单中选择“选择板框”，如下图所示： 点击选中板框的一边，右击选择“选择形状”，就将板框全部选中，如下图所示： 使用快捷键“Ctrl+C”和“Ctrl+V”进行复制、粘贴，会弹出一个查看报告的提示框，这里我们不需要看这个报告，点击“否”，如下图所示： 此时边框就会跟着鼠标移动，在合适的位置，单击一下就可以放置2D线边框，如下图所示： 在放好的2D线边框上右击，选择“特性”，选择“所有层”，如下图所示： 之后就复制刚放好的2D线，直接放置就可以，拼好之后，可以直接用于生产的PCB拼板如下图所示： 2、不同的PCB进行拼版 有时候我们做了一个系列的不同PCB，需要放在一起拼板。首先我们需要将这几个PCB放在同一个PCB文件里。在PADS中直接复制粘贴是不行的，只能通过复用模块（Reuse）功能，并且进入PCB的ECO模式下调用复用模块才可以。 2.1建立复用模块 打开需要移动的PCB文件，在空白处右击->随意选择，使用鼠标全部框选（或者Ctrl+A）。在选中的元素上右击->建立复用模块。弹出建立复用模块的窗口输入名称保存即可，如下图所示： 如果有多个PCB文件，可以按照上述步骤分别建立复用模块。 2.2调用复用模块 新建一个PCB用来调用上面建立的PCB复用模块，首先需要进入ECO模式，在弹出的“ECO选项”对话框直接点击“确定”即可。如下图所示： 点击下方工具栏中倒数第二个“添加复用模块”，找到刚保存的复用模块即可，一般在PCB工程的上一级目录下有一个Reuse文件夹。遇到报告提示选择“否”，遇到是否继续提示选择“是”。如下图所示： 多个PCB就多次调用复用模块，然后和上面同款PCB一样进行拼板就可以。 以上就是PCB拼板步骤和注意事项，这是对于规则PCB板的简单拼板方式：V割（V-Cut），还有添加邮票孔等拼接方式。有任何问题可以在文章下方给我留言。 对应的视频教程以及更多文章请关注微信公众号：ubug404
