(1)首先在orcad中生成网络报表
选中总目录
![]()

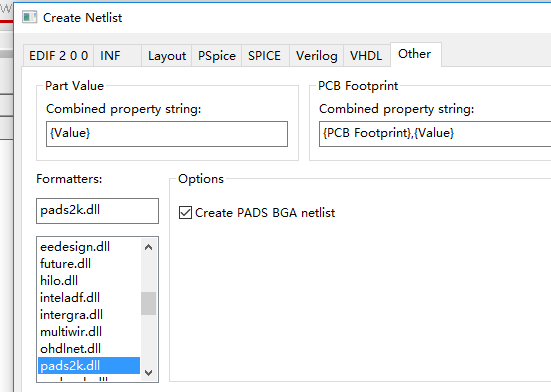

(2)在Tool下选择 create netlist 创建网络表

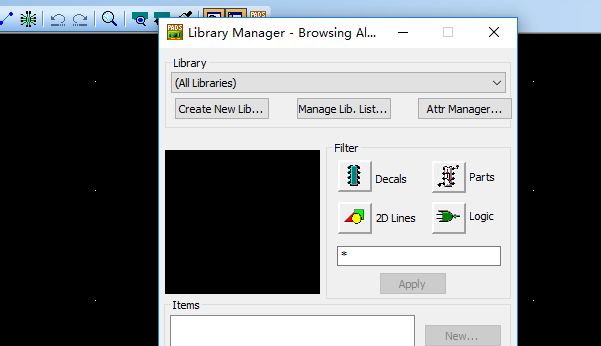

在对应目录下即可生成网络表 （3）打开layout界面进行原理图封装库的添加 在tools下options中修改安装库路径或将自己的原理图库文件复制到自带库原路径中去，并在file中封装管理器中将自己所用到的封装文件添加进来![]()
（4）然后在layout进行原理图文件的导入

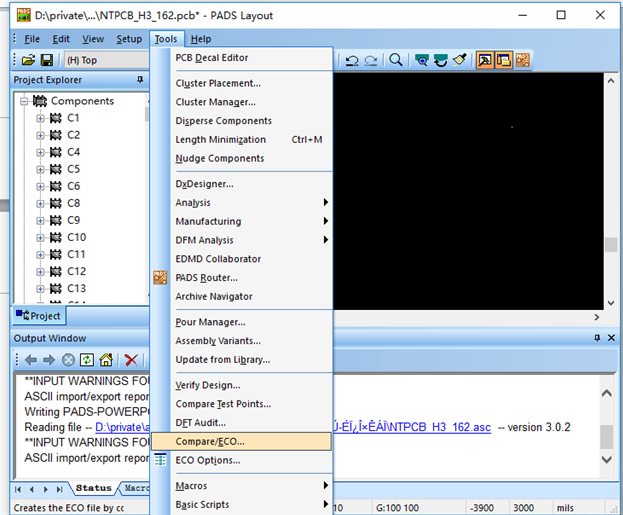

（5）然后在tools中compare/eco中进行设置用来查找没有封装的元器件，然后进行添加
![]()
这样既可完成添加......
