7 创建电路板和前期设置

7.1 使用向导创建电路板

打开PCB Editor 选择使用向导来创建电路板。 忽略导入的一些操作，直接下一步。 使用mm单位，这里使用A4纸，设置原点的位置在图纸的左下角。 设置格点的间距为0.1mm，这在PCB绘制的时候可以随时修改。根据电路板的复杂程度选择板子的层数。由于示例非常简单，这里2层足够。 设置电路板各层的用途，这里顶层和底层都用于走线。 设置一些默认的全局约束，间距为6mil，设置默认的过孔。这需要在前期焊盘设计的时候做一个相应的焊盘。 选择矩形电路板。 设置电路板的宽高。布线区域向内缩进2mm。 点击Finish完成设置。

7.2 板框圆弧倒角

将板框的四个角处理为圆角，以免划伤。选择下面的菜单进行。 选择要倒角的两条边。

7.3 重新设置原点

将电路板的左下角设为原点，首先查看左下角的坐标，间下图红框部分。 在后在Design Parameter Editor中的Design标签的Move origin中分别填入刚才的横坐标和纵坐标。 再次查看电路板的右下角，原点已经设置好。

7.4 放置安装机械孔

首先设置好机械孔的库路径，见下图。 接下来手动放置机械孔。 在弹出的对话框中首先切换到Advanced Settings中，勾选Library。 接下来在Placement List中选择Mechanical symbols，在列表中选择要放置的机械孔。 在下面的命令行中输入坐标及回车就可以手动放好安装孔，按照统样的方法放置其他3个安装孔。

7.5 设置显示的颜 {MOD}

Allegro的PCB有很多的层，为了方便区分每层，最好给每层设好不同的颜 {MOD}。 选好颜 {MOD}后，点击相应对象在该层后的小方块，那么颜 {MOD}将会设为对应的颜 {MOD}。 以下是将管脚Pin设为红 {MOD}的效果。 每次设置颜 {MOD}非常麻烦，可以从别的电路板导出颜 {MOD}设置，然后导入该设置。 选择导出的参数文件，点击Import导入即可。

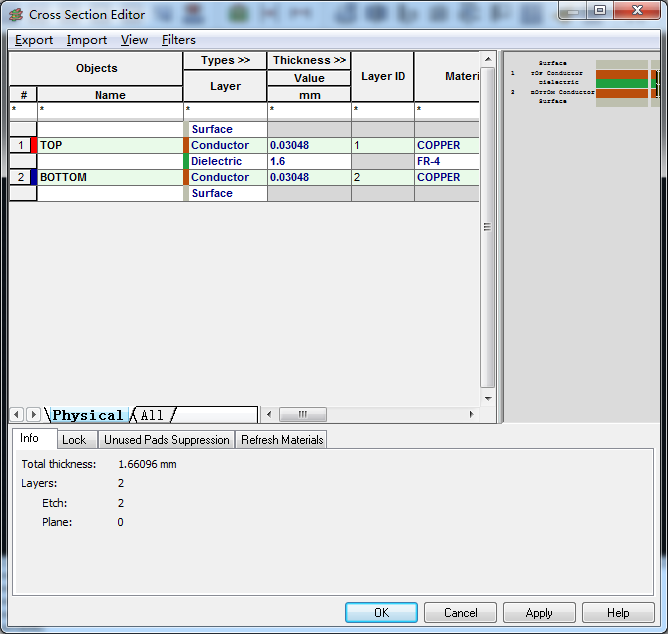

7.6 设置叠层

叠层设置主要是为了增加或删除层，比如发现2层板不能完成布线，那么将叠层增加到4层。这里仅仅是修改了厚度。

7.7 导入网表

这是最重要的步骤，在这个步骤之后就可以放置器件，然后进行约束设置和布线了。 选择导入网表的类型和路径，路径要选到allegro这个目录，点击Import导入，如果导入成功没有任何警告或错误，则没有对话框弹出。 这里再强调一下，在导入网表前要设好库的路径。
