50 OHM阻抗线设计

2019-07-14 09:01发布

技术要求:

    实现50ohm阻抗线。     PCB层数:4     阻抗线层数:顶层

实现方法1:

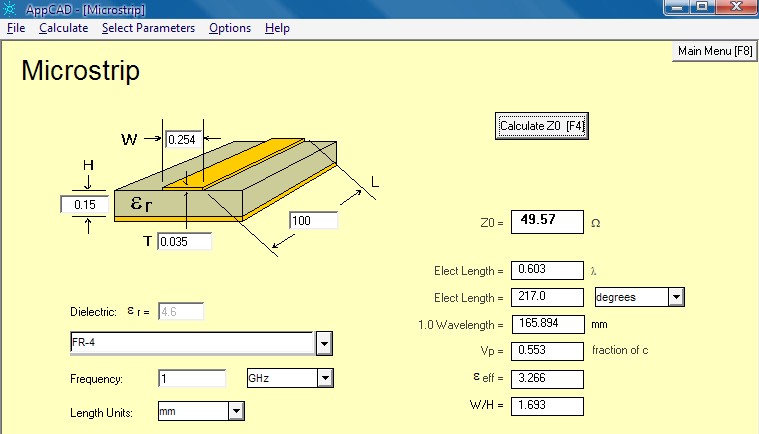

    利用安捷伦的APPCAD工具,自行计算线宽实现。        1)所需参数              板厚:1.6             阻抗线层数:顶层            地线层层数:第二层            阻抗线距地层的距离:0.15mm            线厚:1盎司(0.035mm)            PCB板材质:FR-4,er=4.6     2)APPCAD            如下图所示:
    这个的阻抗线与地的距离不对,应该为0.15-0.035=0.115左右,见下图。
           所以计算出来的线宽为7.8mil。     3)走线示意图:

实现方法2:

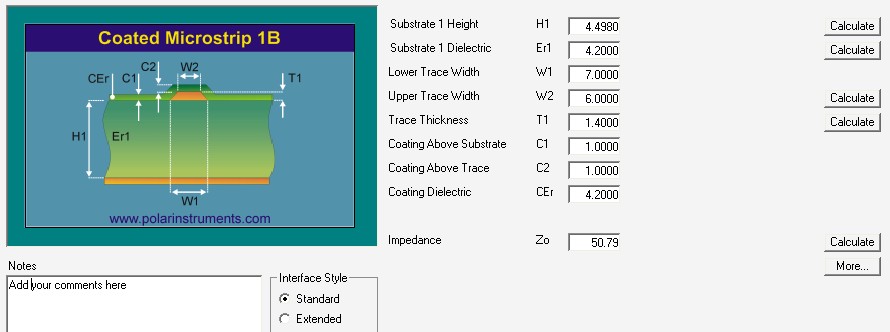

    厂家增加阻抗测试条,实现50ohm阻抗线。     要求参数:                      板厚:1.6mm                      线厚:1盎司                     计算工具:polar Si9000 如下图所示:
     这个工具算出来的线宽为6mil,与安捷伦APPCAD算出的数据有一定差距,推测原因是两者的模型差距,比如APPCAD阻抗线模型截面为正方形,而Si9000为梯形。     但是最终做出成品的差距并不大,都实现了正常的工作。

参考资料

http://wenku.baidu.com/view/eef9351dc281e53a5802ffac.html    http://ishare.iask.sina.com.cn/f/35143059.html
