AD9854原理图、PCB设计源文件，AD9854的简要介绍及使用心得和一些建议——【电路模块经验1

2019-07-14 09:02发布

站内文章 / 电路设计
17344 0 1456
  • 原理图：
    鄙人习惯在原理图上将各种细节标注清楚~
    在这里插入图片描述
  • PCB ：
    3D封装看着舒服~
    在这里插入图片描述
  • 芯片主要特点：
    1. 高达300MHz的系统时钟；
    2. 能输出一般调制信号，FSK，BPSK，PSK，CHIRP，AM等；
    3. 100MHz时具有80dB的信噪比；
    4. 内部有4到20的可编程时钟倍频器；
    5. 两个48位频率控制字寄存器，能够实现很高的频率分辨率。
    6. 两个14位相位偏置寄存器，提供初始相位设置。
    7. 带有100MHz的8位并行数据传输口或10MHz的串行数据传输口。
  • 使用心得和建议 （此处主要提一些经验,代码网上满天飞,就不多说）：
    1. 十分、严重不建议在某宝上采购此芯片，被坑了太多太多次，假货实在太多，指标根本达不到！建议大家去正规代理网站购买，虽然价格贵点，但是性能确实稳定。
    2. 与单片机通信这里几个限流排阻的值一定不能取太大，鄙人之前调试的时候就是取了1k，结果半天没调出来，最后把这里的值改为100R才搞定。
    在这里插入图片描述
    3. 此芯片发热非常严重，所以一定要做好散热工作，板子背后开窗接散热片！
    4. 电源LDO如果用的1117，一定要购买正品，因为AD9854的工作峰值电流在某些时候会达到1A，也就是1117的最大电流值，如果是假货就可能做到这个值。（我是采用两片1117分别做模拟和数字部分的供电，不过感觉还是有点发热严重，大家也可以采用LM317，它可支持1.5A电流）
    在这里插入图片描述

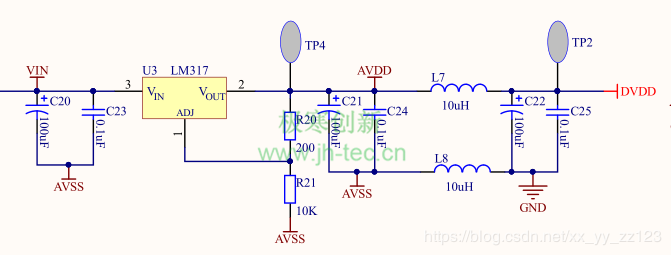

    也可以采用这个芯片哈，电路设计图如下：
    在这里插入图片描述
    5. 关于时钟这里，官方图上用了这个单转差分的芯片将晶振信号转为差分然后给AD9854 ，这里很多新手对于差分的走线经验不够，可能会导致出来的信号反而不稳，再加上这个芯片假货也多(手动笑哭脸~)，因此这里建议大家可以不采用这个芯片，直接将晶振信号出来之后给AD9854，把晶振出来的信号线尽量走短一些就行。
    在这里插入图片描述
    6. 关于PCB布局大家可以参考评估板的布局，其实最主要就是注意晶振的位置以及信号输出部分多注意一下就ok，其他问题不大的。
    7. AD9854出来的信号在100Mhz以下还是比较稳定，上了100Mhz的波形就会多多少少出现失真、不稳的现象，这个和散热以及芯片的质量关系很大，尤其是芯片的质量，如果是假货芯片，可能七八十Mhz的时候就扛不住了！
- 其他好像也就没啥需要讲的了，总的说来这个芯片使用需要注意的地方也就这几个点；芯片性能还是强大，就是功耗太伤心了（手动狗头脸~） 下面是文章源地址，附有PCB和原理图源文件，仅供学习和技术交流
http://www.jh-tec.cn/archives/200
