过孔的制作与添加和放置
2019-07-14 09:04
发布
生成海报
站内文章
/
电路设计
14430
0
1268
1、制作过孔
其实就是用Pad Designer制作一个通孔的焊盘，以制作一个VIA16_8（外径16内径8）为例
2、将过孔添加到PCB板中(注意路径一定要正确，否则找不到焊盘)
在约束管理器中设置，如下图
3、放置

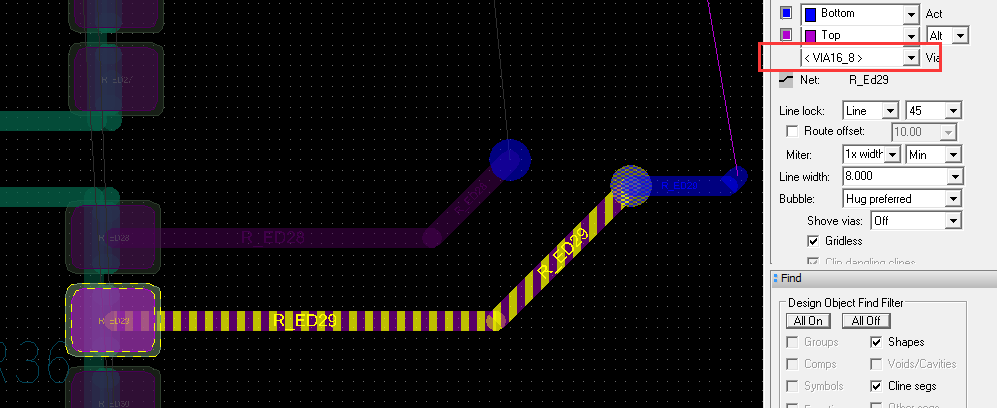

如下图红框所示，在拉线的过程可选择过孔
可参考：http://www.sig007.com/EDAguide/180.html
