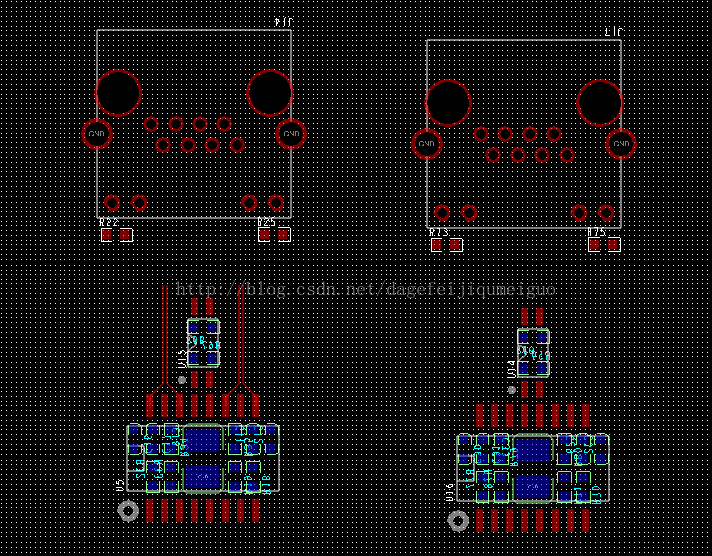

1:布局好其中一个模块，如下图
![]()
2:将另一个模块的所有器件选中,右键，application mode -> placement Edit![]()
3:选择之前画好的器件,右键,选择 place replicate create![]()

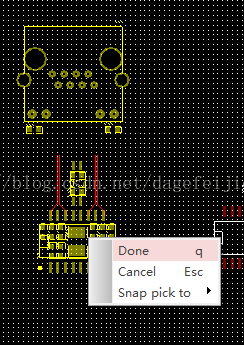

4:再次右键,选择Done
![]()

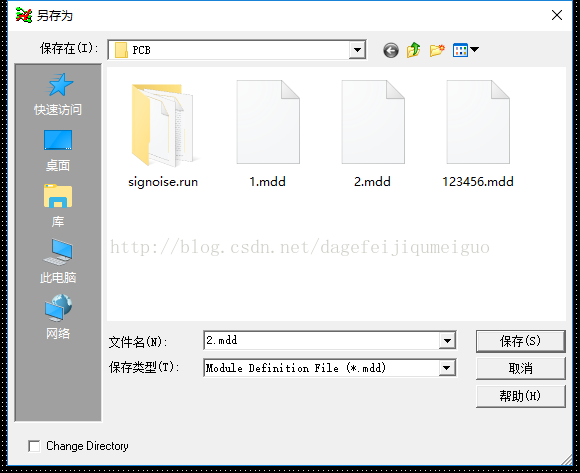

5:选中布局好的元件，弹出以下对话框，输入任意名字保存，这里输入2.mdd![]()

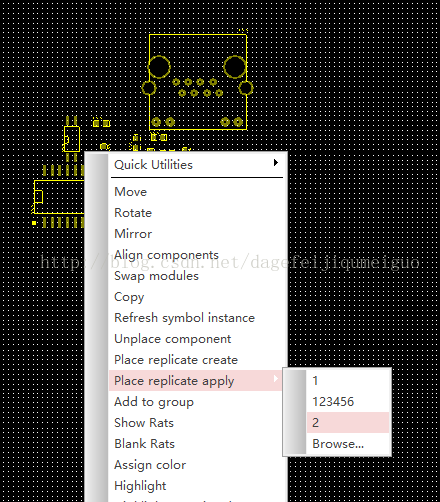

6:选中所有需要布局的元件，右键，选择place relicate apply -> 2![]()
7:这样就好了![]()
