Altium Designer 18给PCB添加 尺寸标注的方法

在使用Altium Designer 软件画完PCB后,我们常常想给PCB加上尺寸的标注。那么如何添加这个标注呢?下面介绍详细步骤。
步骤:

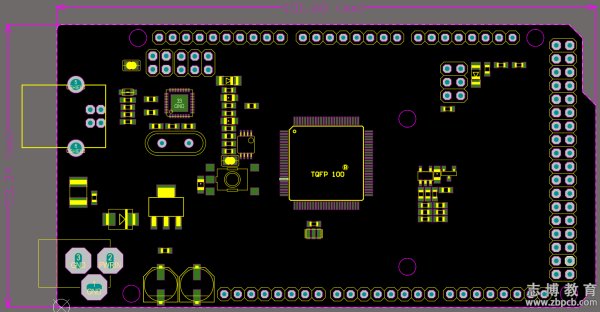

1.打开已经画好的PCB文件 2.打开Mechanical1(机械1层),执行菜单栏命令"放置"→“尺寸”→“线性尺寸”,进入放置尺寸标注界面。
在这里插入图片描述
3.接下来就是放置尺寸标注,首先放置垂直的尺寸标注,选择起点和终点拖拉即可,放置的过程中按“空格键”可以改变放置的方向,按“Tab”键可以修改放置的尺寸标注的属性,例如可以修改Unit和Format。修改后如下图。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
4.然后放置水平的尺寸标注,如下图,这样就完成了尺寸标注的放置。
在这里插入图片描述
