data/attach/1907/34cnidtc9lvvgxmtkkjis2ptfeoiq5tl.jpgdata/attach/1907/dhyqbj0w5ds0tbvnmffnnakamwb9p7j7.jpg 关于在capture里面显示封装，操作为原理图右键一个原理图器件符号，点击“Show Footprint”，如下图所示：

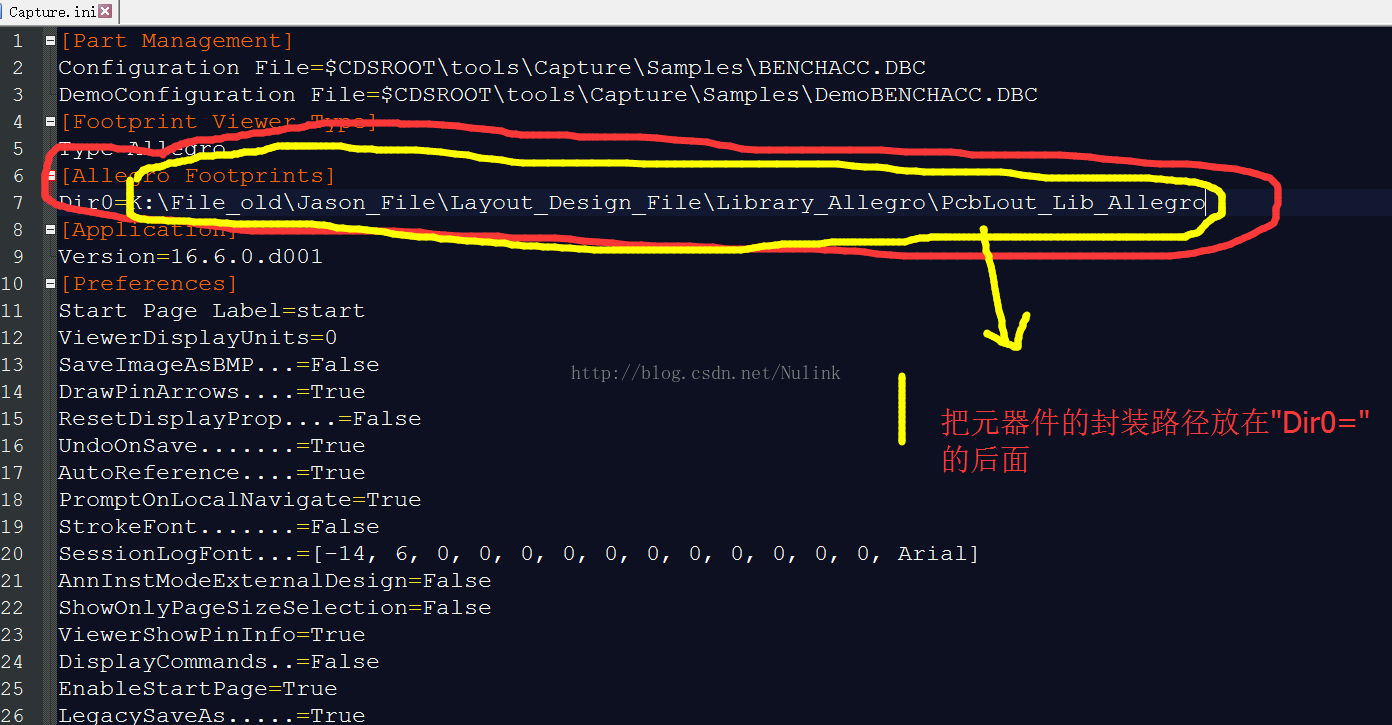

如果路径不对，则会提示：error(orcap-1733):allegro footprint was not found xxx in the search path. xxx代表封装名，意思是在指定路径下查找不到相应的封装信息。 如何才是正确的路径呢？当我们画PCB的时候回在ALLEGRO中设定相应封装的PATH，那个路径就是我们需要的信息。只要将这个路径信息添加到Capture.int文件中就可以解决这个问题，那么问题来了，这个Capture.int在那里？ 如下图所示：当打开Cadence时，在软件底部终端窗口中会显示当前配置文件的路径。去这个路径找到Capture.int，打开这个文件。如下图所示

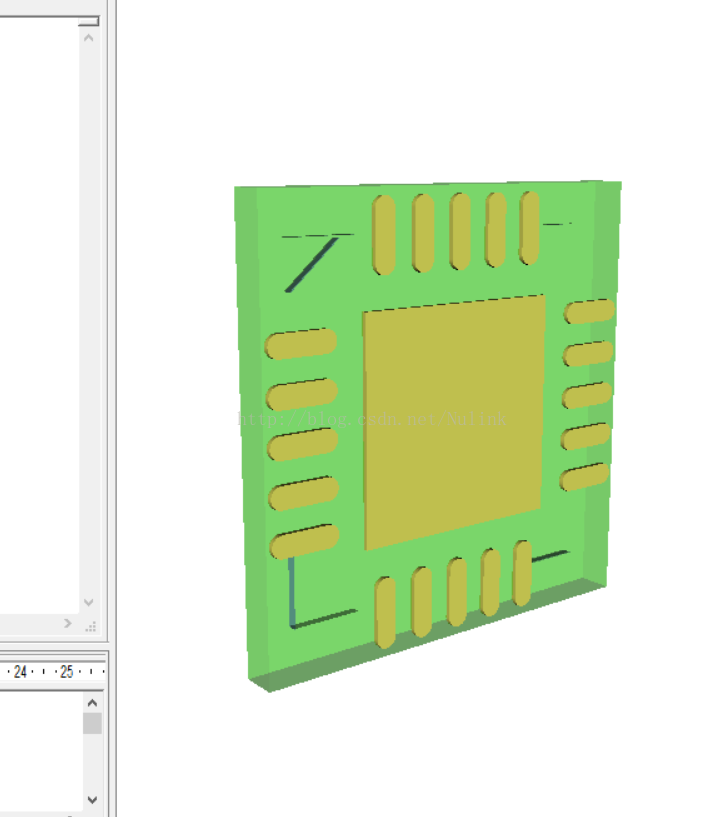

  注：上图中我已经将自己的封装路径加到里面了。   然后打开软件尽情的玩耍吧，如下图所示：

好看不？？
