本文摘录于：http://blog.sina.com.cn/s/blog_63e7da9801011uz2.html pads2007原理图转换Altium Designer6.9的方法如下： 1.在PADS logic使用file下的导出功能导出.txt文件。
2.输出类型格式为txt格式。
转出设置如下：
然后再在AD软件中用导入向导导入即可
注意：转过来的文件不是很漂亮 另外对于高版本的PADS转换出原理图文件给低版本使用，这里在导入的方式如下，先打开PADS LOGIC: 这时候看到的界面的右下角如下： 可以就看到这个界面十分的乱，主要原因是用两个画图框所致，这里选择默认的画图框，然后删除掉即可： 这时候的右下角如下： 这个就很漂亮了！



  pads2007PCB图转换Altium Designer6.9的格式如下： 1.在PADS layout中，使用file下的export功能导出.asc文件。
2.输出类型格式为PCBV3.5,这里一定要注意，否则输出的文件导出到AD有很多的问题。
然后再在AD软件中用导入向导导入即可 注意：PADS的镜像规则和AD不一样，转换过来的时候必须要注意镜像问题

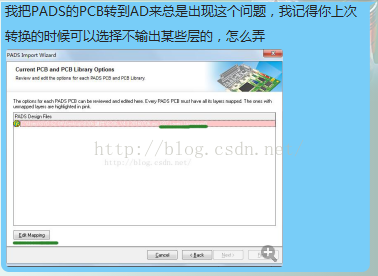

在转换PCB的时候经如果选择输出格式不对常会有这个问题： 遇到这个问题，目前的解决办法是这样的点开“edit mapping”按钮，把没有实现的层全部在机械层实现，也可以在其它层实现： 这样导入就不会有问题，但是这样又会出现新的问题，就是生成的pcb有些就不在想要的层了，所以这种转行方式并不是是很好的方法，最好的是在生成asc文件里选择导出的层，有待深究

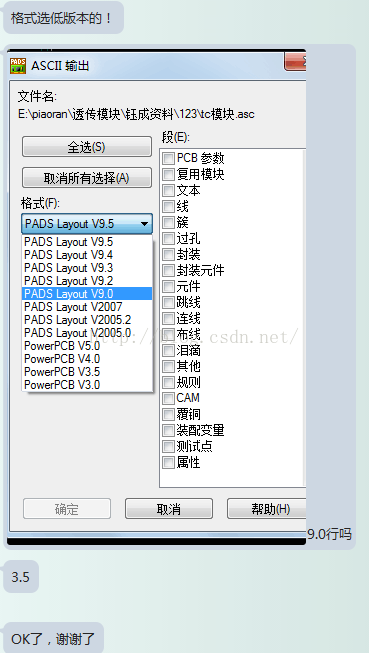

请教了一个十分牛的前辈，他给了一个十分好的解释，经过尝试之后发现确实没有问题，这里选择输出版本的是否选择PowerPCB V3.5这个版本： 但是这里要注意的是如果选择这个版本，只能够输出三十层的设计,这已经完全足够了，最后输出的ad文件就会成为这样了：

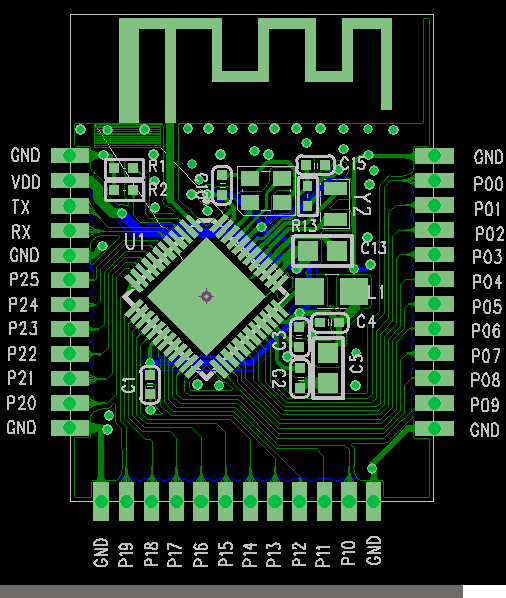

而原来的文件是这样的，这是比较完美的了：

注意，这些转换得到的结果总是有一些瑕疵，所以只能够参考，不能够直接当文件来设计

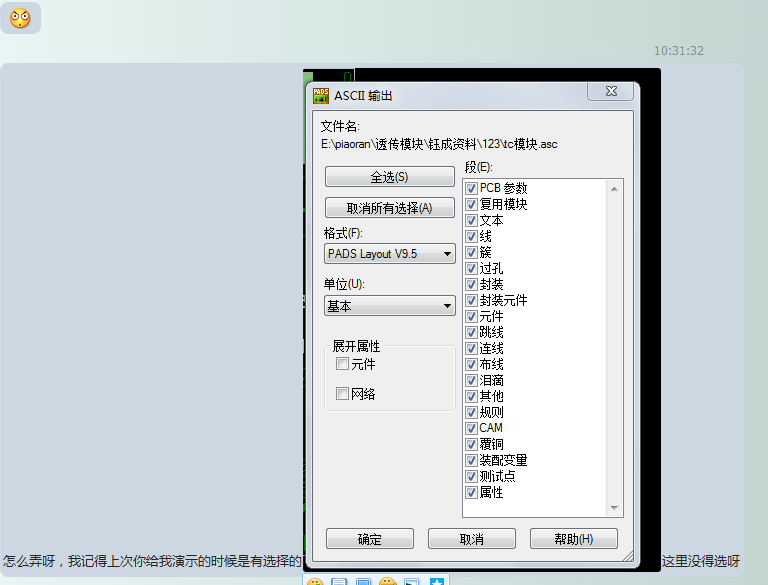

下面是我请教别人的截图，这里谢谢人家：
